一、概述

JZYG系列建筑墻體穩態熱傳遞性能測試系統采用熱流計法原理, 主要用于測定各種建筑墻體傳熱系數以及熱阻率，也適用于檢測各種板式保溫材料及中空玻璃、夾膠玻璃等的傳熱系數。該設備完全滿足相關國家標準的檢測方法、檢測精度要求，并具備有全自動無故障運行功能。配合我公司自行開發的 JTNT系列溫度熱流自動采集儀可構成一個完美的檢測系統，避免了傳感器從密封處出線帶來的漏熱缺陷。本設備只是為測試提供穩定的冷熱環境，本身不具有測試功能，需配置我公司的測試儀可構成檢測系統，或用別的廠家檢測儀也可使用。

二、功能特點

  1、進口雙壓縮機自動交替使用，提高整機的使用壽命；

  2、控溫精度高，冷箱和熱箱都采用 PI精確控溫，達 0.2℃；

  3、雙密封設計，密封好；

  4、外帶傳感器接線，避免了從密封條處出線影響密封；

  5、試件架采用防傾倒結構設計，避免安裝構件重心提高而傾倒的危險；

  6、全自動控制，一次設置，一鍵完成檢測。

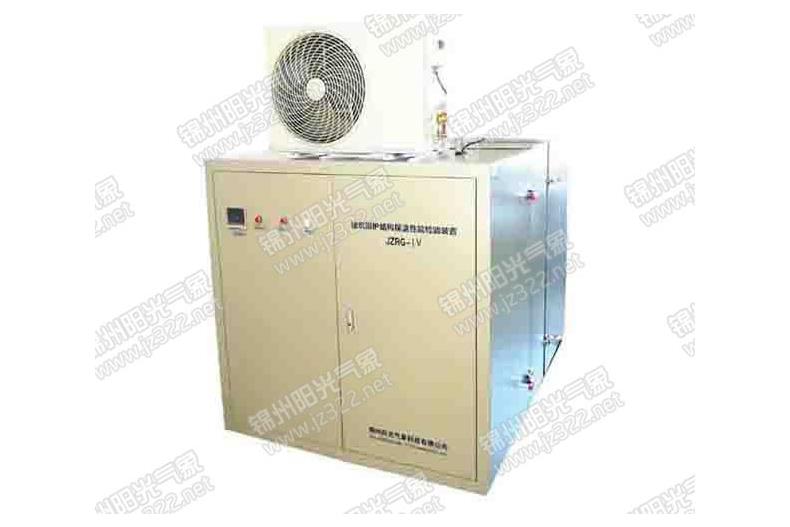

三、系統組成

本裝置主要由冷箱、試件架、熱箱三部分組成。各箱采用鎖扣鎖緊，全部帶腳輪，可任意移動。

冷箱：

內置兩組獨立控制制冷機組與加熱平衡裝置、導流屏、風扇組等。所有控制及插口都在冷箱上，包括熱箱的電源及控制線。

熱箱：

由熱箱外圍結構、加熱器、風機等構成。

試件架：

試件框帶有防傾倒支架，單依靠腳輪可承重200KG的重量；若超出該重量，需單獨設置支撐物支撐試件架體，避免損壞腳輪。

四、技術性能及指標

（1）熱箱技術參數：

         溫度控制范圍：15～50℃連續可調（推薦溫度40°C），

         控 制  精 度：±0.2℃ ，

         功 率  范 圍：0～800W，

         精        度：0.2級。

（2）冷箱技術參數：

        溫度控制范圍：-10～室溫，

        控 制  精 度：±0.2℃，

        冷箱制冷功率：0.3KW，

        壓 縮  機 組：兩組獨立控制。

（3）供電電源：

       供 電  電 源：220V,50Hz；

       供 電  功 率：峰值功率2kW；

       平 均  功 率： 1kW。

（4）試件規格：1000mm×1000mm×400mm；

（5）外形尺寸：2200mm×1300mm×1500mm（長×寬×高）。
