一、概述

本檢測設備適用于測定各種墻體及中空玻璃，夾膠玻璃等保溫性能，綜合了熱流計法，保護熱箱法及標定熱箱法的特點。因此，可根據具體條件，因地制宜地使用，充分發揮其優點。本裝置解決了用戶過去在室內建墻并制造冷熱環境的煩瑣程序。為用戶在做實驗室內圍護結構傳熱系數時提供了一個良好的環境裝置。配合我們生產的JZYG－II建筑熱工溫度與熱流自動測試系統就可輕松開展工作。

二、用途

為用戶在實驗室測試K值提供測試環境，該裝置本身不具檢測功能，具體測試K值仍需由JZYG－II或JZYG－H或JZYG－A建筑熱工溫度與熱流測試儀來完成。 　　　

三、檢測裝置

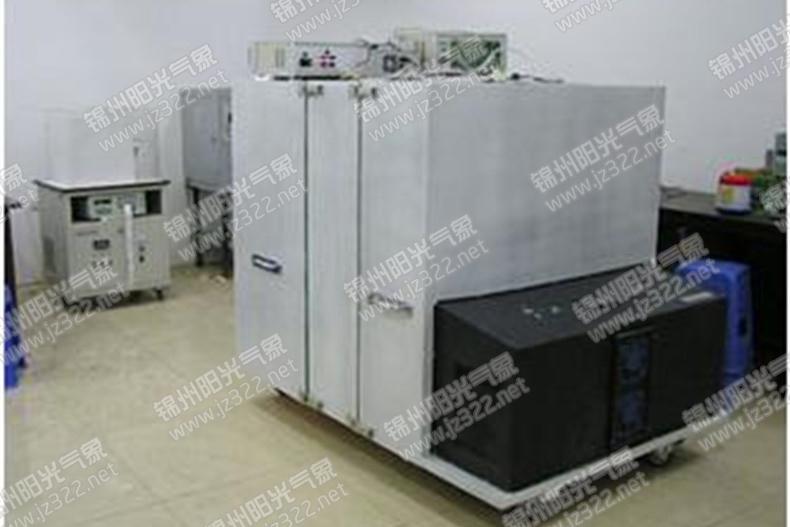

檢測裝置由三部分組成：試件架，冷箱和熱箱，如圖所示，試件架用來安放檢測材料，冷箱后半部為壓縮機組，控溫等部件。熱箱除箱體外，配精密控溫儀一臺12V直流電源一臺，供均熱風扇用。另配三條連接電纜。

四、工作原理

熱箱開口面積為1平方米，箱內裝有三組攪拌風扇，若干組加熱器，均熱板及測溫，控溫傳感器。控溫部分選用靈敏度高，穩定性好的熱敏電阻作溫度傳感器，它和精密電阻組成控溫電橋，當箱內溫度與設定點有變化，橋路就有一偏差信號輸出，此信號經前置放大。放大后的偏差信號分為二路，一路由面板表給出偏差指示，另一路給PI調節電路，PI調節的信號，送SCR移相觸發電路，經可控硅調節電路，由可控硅制加熱功率，從而起到精確控溫的目的。

冷箱開口面積為1平方米，箱內裝有兩組攪拌風扇、冷凝器、加熱器、均熱板及測溫控溫傳感器。背后小箱內裝有兩套各280W的進口壓縮機組，壓縮機溫度控制及顯示電路。

五、主要技術性能及指標

1、熱箱

   a.熱箱溫度控制范圍:環境溫度～40℃連續可調；

   b.箱內空氣溫度波動:<±0.5℃；

   c.箱體傳熱系數:<5%；

   d.開口面積:<±2%；

   e.功率:<500W。

2、冷箱

   a.冷箱溫度控制范圍:-10℃～環境溫度；

   b.箱內空氣溫度波動：≤±1℃(環境溫度在25℃以下)；

   c.功率<800W.

六、具體配置

  1、冷箱1個；

  2、熱箱1個；

  3、構件架1個（用戶可多選幾個）；

  4、溫控儀1臺；

  5、電源1臺。
