一、產品描述

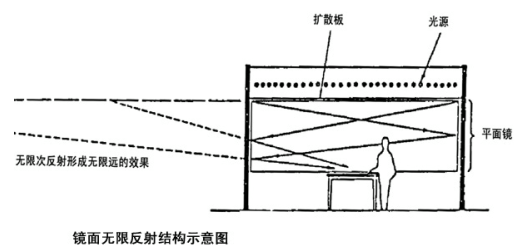

ZYG-IA是平面鏡無限反射型人工模擬天穹。這種形式的人工天穹是以均勻布置多組穩定光源的擴散材料作為頂部，以局部或全部相互垂直的平面鏡作為四個立面的一個大約3000X3000X2700mm的小型矩形封閉空間，當LED光源點亮?xí)r，該封閉空間內的環境即是CIE標準的全陰天狀況；由于光線并不是直射光，所以形成的光環境非常穩定且均勻。通過對設計的不斷改進及大量實驗，我們消除了由人員出入口造成的影響整體反射效果的現象；并在基礎的結構上增加適當?shù)陌踩胧?，在保證空間內人員的安全的前提下不影響模擬效果。我們可以在該人工模擬天穹中開展大量的應用性實驗而不受外界環境的影響。

二、基礎原理

利用穩定的LED燈矩陣組，分組控制，達到亮度一致均勻，通過高透光率的擴散膜進一步均勻擴散。達到平面鏡做的四個內立面后經過多次反射，使天空亮度滿足國際照明學會標準全云天空亮度分布或均勻亮度分布?？蒲腥藛T利用該設備可在國際照明學會（CIE）推薦的標準全云天空以及其他天空下用建筑模型進行建筑采光的研究。人工天空亮度穩定，數據可靠，在同樣條件下做的實驗具有可重復性，在不同國家不同地區做的同一實驗的數據具有可比性，便于科學研究和國際學術交流。

天穹安裝完畢后亮度值應滿足國際照明學（CIE）會標準全云天的亮度分布。
其計算公式應符合以下計算公式：

　　　          式中： Lz—天頂亮度(cd/cm²)；
                       Lθ—測點切面與地面呈θ角處的天空亮度(cd/cm²)；
                        θ—測點切面與地面的夾角。
由式中看出，θ為90°時、即天頂亮度是接近地平線處天空亮度的3倍（相對值）。

三、系統特點

1、采用大功率LED做光源，性能穩定、節能而且壽命高。

2、分組控制，均勻度好。

3、采用鋼構復合結構，無變形和防潮。

4、分模塊設計，維護方便。

5、雙開門，可進行較大的模型實驗。

四、主要功能用途

1、教學演示實驗：該實驗在各高校最常用，各高校都制作了自己的不同實驗?zāi)Ｐ?，這里依然以最常用的JT-I配套模型為例,配套的采光模型是1:10的平房。各墻面和屋頂都用KT板制作而成,可分不同顏色.該模型有一個可移動的隔斷，能模擬不同大小的室內面積；照度探頭可橫向左右移動，測試不同點的照度值。用戶也可根據需求制作不同的采光口來試驗。

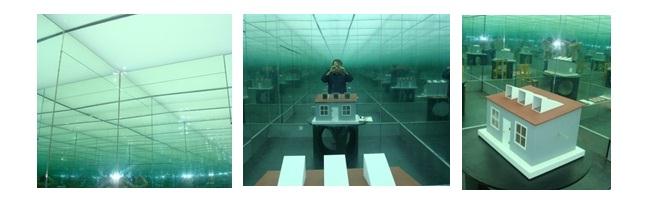

2、微縮建筑模型實驗：采用全比例微縮模型，可以直接觀察采光效果，也可通過照度計示值計算采光系數及照度分布，往往需要采用多通道照度計測得不同點的照度后通過相關軟件計算；或利用數碼相機拍照進行研究分析，尤其是在現在數碼飛速發展的時代，利用高像素的攝像頭拍攝微縮模型內的照片并不難。

五、技術參數

  1、重      量：560kg；

  2、平臺照度值：>2500Lux；

  3、照度不均勻度：<3%；

  4、模型 比例：1:10；

  5、功     率：<1500W；

  6、外部 尺寸：(L×W×H) 3180mm×3180mm×3200mm 可定制；

  7、內部 尺寸：(L×W×H) 3000mm×3000mm×2700mm 可定制；

  8、外觀 顏色：銀 灰。
