一、概述

太陽輻射是氣象觀測指標中重要內容，根據氣象組織WMO標準要求，太陽輻射標準觀測分為：（總輻射、散射輻射、直接輻射、反射輻射、凈全輻射），太陽光譜輻射觀測分為：(紫外光、可見光，近紅外光，遠紅外光)對此項內容的記錄分析將對人類研究太陽能、氣象、環境海洋、農業生態、建筑材料等起到重大作用，廣泛應用于農業氣象、植物生理研究、太陽能利用、海洋考察、建筑材料老化及大氣污染等科學研究。
       同類產品還包括太陽輻射站,紫外輻射站，通過太陽能輻射表可對不同的太陽能輻射值進行監測分析。

二、技術參數

測量內容：
總輻射、散射輻射、直接輻射、反射輻射、凈全輻射，紫外光、可見光，近紅外光，遠紅外光，日照時間。

1、總輻射
       水平表面上，在2π立體角內所接收到的太陽直接輻射和散射太陽輻射之和稱為總輻射（短波）。總輻射是輻射觀測最基本的項目。總輻射用總輻射表（亦稱天空輻射表）測量。

01.光譜范圍：280～3000nm

02.測試范圍：0～2000W/m2

03.精度：小于2%

04.顯示分辨率： W/m2，0.01MJ/ m2

2、凈全輻射
      由天空（包括太陽和大氣）向下投射的和由地表（包括土壤、植物、水面）向上投射的全波段輻射量之差稱為凈全輻射，簡稱凈輻射。凈全輻射是研究地球熱量收支狀況的主要資料。凈全輻射為正表示地表增熱，即地表接收到的輻射大于發射的輻射，凈全輻射為負表示地表損失熱量。凈全輻射用凈全輻射表測量。

01.光譜范圍：280～50000nm

02.測試范圍：-2000～+2000W/m2

03.精度：小于5%

04.顯示分辨率：W/m2，0.01MJ/ m2

3、直接輻射
       測量垂直太陽表面（視角約0.5°）的輻射和太陽周圍很窄的環形天空的散射輻射稱為太陽直接輻射。太陽直接輻射是用太陽直接輻射表（簡稱直接輻射表或直射表）測量。
日照時數定義：
為太陽直接輻照度達到或超過120W/m2時間段的總和，以小時為單位，取一位小數。日照時數也稱實照時數。

01.光譜范圍：280～3000nm

02.測試范圍：0～4000W/㎡

03.自動跟蹤器電源：DC： 6V±l5％ AC 220V±l0％

04.精度：小于2%

05.顯示分辨率： 1W/m2，0.01MJ/ m2

06.日照時間：范圍：0—24小時，精度：0.1小時

4、散射輻射和反射輻射
      輻射中把來自太陽直射部分遮蔽后測得為散射輻射或天空輻射。感應面朝下所接的為反射輻射。散射輻射和反射輻射都是短波輻射。這兩種輻射均用總輻射表配上有關部件加以測量。

01.光譜范圍：280～3000nm

02.測試范圍：0～2000W/㎡

03.精度：小于2%

04.顯示分辨率：W/㎡，0.01MJ/ ㎡

5.太陽分光譜輻射測量技術指標：

01.光譜測量范圍：

分光譜輻射表：（3臺）

紫外輻射UVAB(280～400nm),

光合輻射（光量子數）(400～700nm)D.

近紅外輻射(700～3000nm)

長波輻射表：

遠紅外輻射（地球輻射）（3000～500000 nm)

02.測試范圍：0～+2000W/m2

03.精度：小于5%

04.顯示分辨率：瞬時值：W/㎡，累計量：0.01MJ/㎡

6.PC—2B型多通道太陽輻射記錄儀技術指標
      采用高性能微處理器為主控CPU，大容量數據存儲器，可連續存儲數據(存儲時間可以設定)，工業控制標準設計，便攜式防震結構，大屏幕漢字液晶顯示屏(一屏顯示多路監測要素，可替代微機)，輕觸薄膜按鍵。適合在惡劣工業環境使用。具有停電保護功能，當交流電停電后，由充電電池供電，可維持72小時以上，即可與微機同時監測，又可以斷開微機獨立監測。

01.顯示方式：大屏幕液晶漢字及圖形顯示，屏顯示多路數據， 液晶尺寸:115*65(mm)，記錄儀具有先進的輕觸薄膜按鍵，操作簡單，實現對各路數據的實時觀測；

02.儀器尺寸：340*150*300（mm）；

03.重量：6.5Kg，金屬外殼；

04.工作環境：-40℃～+70℃,相對濕度小于90%；

05.通道數：24通道；

06.輸入范圍：±25Mv；

07.準 確 度：0.5％；

08.顯示方式：大屏幕漢字液晶圖形顯示

09.顯示分辨率：1W/㎡ ；

10.顯示內容：日期，時間，輻射瞬時值、小時累計量及最大值、日累計量及最大值；

11.存儲內容：日期，時間，輻射瞬時值、小時累計量及最大值、日累計量及最大值；

12.供電方式： 采用交直流兩用供電方式，在沒有交流電現場由充電電池供電，同時也可配太陽能電池對蓄電池充電，可保證系統在沒電地區常年穩定工作；機內電池連續工作時間：大于3天；太陽能電池功率：15瓦(選配)；具有交流電(220V)與太陽能電池雙充電功能。AC：220V±10％ 50Hz DC：12V 可外接太陽能電池板；

13.通訊接口：標準RS232計算機通訊口；配USB/RS232轉換器可與微機USB接口通訊，配GSM無線通訊控制器，可實現數據遠程遙測。

14.測試周期：小于30mS；

15.顯示周期：10S；

16.微機系統軟件：太陽輻射監測軟件(符合氣象監測標準)實時顯示各路輻射瞬時值，累計量（小時，日）；

17.數據存儲容量：大于6000條數據。

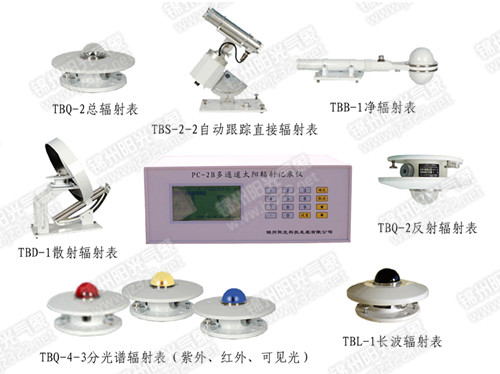

三、PC-2-T1太陽輻射監測系統配置單
