一、產品概述

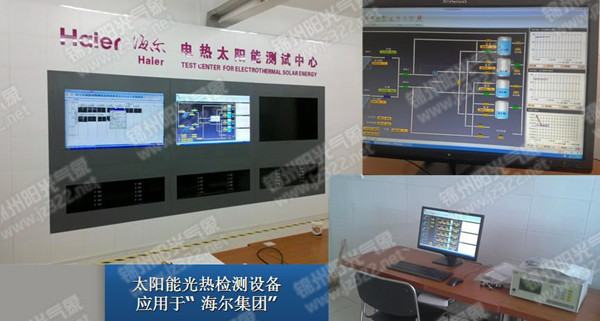

太陽能實驗室測控中心集成了現代化的網絡技術，集顯示、監控、操作、測試于一體的綜合型應用平臺。該平臺可為太陽能光熱、光伏等檢測設備提供遠程終端服務及操作，使用方便，技術先進，信息集成化程度高。測控中心采用C/S拓補結構設計布置，并提供B/S模式服務，以及測試現場錄像監控，室內采用40-55寸顯示幕墻，用以顯示測試現場的數據及相關圖像，并可同時設置多臺7寸以上顯示屏數據處理終端，可供實驗室遠程監督管理使用。

二、實驗室功能

  A、遠程控制各實驗參數及變量；

  B、大面積幕墻顯示測試信息；

  C、電腦數據采集和服務器數據存儲；

  D、遠程視頻會議及數據共享；

  E、測控中心內外視頻監控；

  F、物聯網控制產品狀態；

  G、多工位數據查詢終端；

  H、實時顯示各臺位工作狀態。

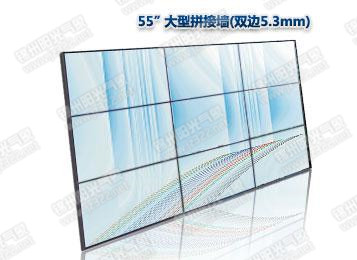

三、顯示幕墻單元

大型高清拼接墻可供成熟的顯示方案，拼接墻以DID高清液晶屏為基礎，采用了優質的液晶顯示技術與純硬件嵌入式控制器，擁有視頻還原技術以及3D數字濾波和動態圖像的高清顯示技術，以各類高質量的電子元器件、全金屬外觀精心設計而成。產品擁有重現率切換、信號拼接智能散熱等多項發明專利。具體高亮度、高清晰度、高對比度、寬視角、無灼傷、無噪聲、安裝便捷、高可靠性、整合性等特點，并具有集成度高、整合度高，可視化操作界面人性化、直觀化、操作簡單、維護方便等突出優勢，支持邊框消陷跨屏漫游、模式預設等多樣化功能，以及多種拼接的顯示模式，能夠充分滿足各類用戶視頻監控、生產調度、信息處理等各種需求。可以在各種惡劣的環境下，實現24x365的長時間工作，顯示清晰、色彩絢麗。
1、功能特點
a.超窄邊設計：以超窄邊縫設計為基礎，采用了最高可達1920 x 1080全高清的視頻處理技術，將視覺效果完美展現。
b.絢麗的色彩：擁有業頁內97%全色域色彩，優異的色彩飽和度，無限趨近于真正的全色域色彩，帶給您一個真實絢麗的世界。
c.超高亮畫面：高達700cd/㎡的超高亮效果，明亮的畫面可滿足各類環境的需求。
d.畫面流暢性：采用了獨立的圖像處理芯片，全硬件的架構模式，數據并行傳輸，確保了圖像處理的高速流暢。
e.圖像智能調節：可自動調節白平衡、色彩、對比等多種模式，無須人工干預，即可實現圖像性能的全自動智能調節。
f.無噪聲運行：先進的散熱結構以及無噪聲設計，確保設備運行安靜無聲，不干擾現場環境。
g.安裝便捷：先進的模塊式設備架構，輕松實現液晶拼接墻的接裝與連接。

2、顯示單元技術指標：

3、顯示幕墻拼接參數：

四、視頻監控單元

視頻監控單元是基于第三代全IP視頻監控系統IPVS，主要是通過在測試場地內部及外部安裝攝像頭及控制云臺。對整個觀測場內外的環境情況進行監控，通過遠程云臺操作，操作者在監控中心即可控制攝像頭的監視方向，可全方位實時查看測場內的設備運行情況。安全監控24小時無人職守，減輕了管理及操作難度，為測度現場的設備安全提供安防保障，督促使用人員規范化操作。其優勢在于攝像機可直接鏈接Web服務器，并直接提供以太網端口，生成JPEG或MPEG4數據文件，可供任何經授權客戶機從網絡中任何位置訪問、監視、記錄并打印，結合顯示單元的操作，達到實驗中心圖文并茂的良好效果。

1、功能特點：
1）簡便性-所有攝像機都通過經濟高效有線或者無線以太網簡單連接到網絡，使您能夠利用現有局域網基礎設施。您可使用5類網絡纜或無線網絡方式傳輸攝像機輸出圖像以及水平、垂直、變倍(PTZ)控制命令(甚至可以直接通過以太網供)。
2）強大中心控制-一臺工業標準服務器和一套控制管理應用軟件就可運行整個監控系統。
3）易于升級與全面可擴展性-輕松添加更多攝像機。中心服務器將來能夠方便升級到更快速處理器、更大容量磁盤驅動器以及更大帶寬等。
4）全面遠程監視-任何經授權客戶機都可直接訪問任意攝像機，也可通過中央服務器訪問監視圖像。
5）堅固冗余存儲器-可同時利用SCSI、RAID以及磁帶備份存儲技術永久保護監視圖像不受硬盤驅動器故障影響。

2、監控單元技術指標：
◆監測模塊內裝兩個高靈敏度電動機組，分別負責監測模塊的垂直和水平方向的轉動。電動機組接受來自控制終端的信號后精確運行定位，實時掃描監視區域。水平轉動的角度為350度，垂直轉動則有45度、35度、75度等多檔可調。水平及垂直轉動的角度大小可通過限位開關進行調整，靈活方便。
◆高強度合金鋁整體壓鑄外殼,內部全金屬構架。
◆雙層遮陽隔熱設計,抗沖擊,防腐蝕,自動除霜,防護等級達IP66。
◆水平運行監視范圍遠 , 垂直運行監視范圍廣。
◆采用的光學鍍膜鏡片，具有增加透光率，防塵、防水和防靜電作用。
◆支持防雷、防浪涌、防突波功能，有效防止3000V瞬時電流。
◆水平方向360°連續旋轉, 垂直方向-60°-60°, 支持自動翻轉,無監視盲區。
◆水平鍵控速度為0.01° -120°/s, 垂直鍵控速度為0.01° -80°/s，巡航速度可達120°/s。
◆支持8條自動掃描，左右邊界可設，掃描速度可設。
◆支持8條巡航掃描, 每條可添加16個預置點，時間間隔可設。
◆支持看守位功能，看守時間可設置，看守動作可聯動預置點、巡航、自動跟蹤等各種功能。
◆支持報警聯動, 可在報警后觸發調用預置點、巡航掃描、花樣掃描等各種功能。
◆采用高品質陣列紅外燈，低功耗，最低照度0Lu，照射距離達120m。
◆恒流電路設計，紅外燈壽命達5萬小時。
◆遠光和近光隨鏡頭變倍自動匹配，根據倍率及距離調節紅外燈亮度，使圖像達到理想的狀態。
◆紅外燈輸出功率手動可調節，紅外燈的開啟有手動控制、自動觸發和定時啟動三種工作模式。
