三、地源熱泵系統組成：

由計量檢測設備、數據采集器、數據中心軟件、測試支架和通訊接口等組成。
    1、計量檢測設備包括室內外環境溫濕度傳感器、系統用戶側進出水溫度傳感器、系統熱源側進出水溫度傳感器、系統用戶側循環流量傳感器、系統熱源側循環流量傳感器、系統耗電量監測電表、機組用戶側進出水溫度傳感器、機組熱源側進出水溫度傳感器、機組用戶側循環流量傳感器、機組熱源側循環流量傳感器、機組輸入功率傳感器等。

2、數據采集器：可以實時監測以上傳感器的數據,并進行處理,可根據設定的時間完成存儲,通訊,顯示等方面功能。

3、數據中心軟件：可對室內外環境溫濕度；系統熱源處流量；系統用戶處流量；系統熱源處進、出口水溫；系統用戶處進、出口水溫；系統耗電量；機組熱源處流量；機組用戶處流量；機組熱源處進、出口水溫；機組用戶處進、出口水溫；機組輸入功率等數據進行處理分析，并根據GB/T 50801-2013可再生能源建筑應用工程評價標準形成曲線圖及生成檢測報告。

4、通訊功能：可實現數據有線/無線網絡化傳輸的功能，便于長期監測，使測量人員隨時掌握系統運行狀態，提高工作效率及測量準確性。

5、系統成套：為滿足質檢中心對現場安裝測量的要求，所有檢測儀表放入便攜箱內，手提式不銹鋼便攜支架(高:2.5m,重量:5KG) 安裝方便、快捷。

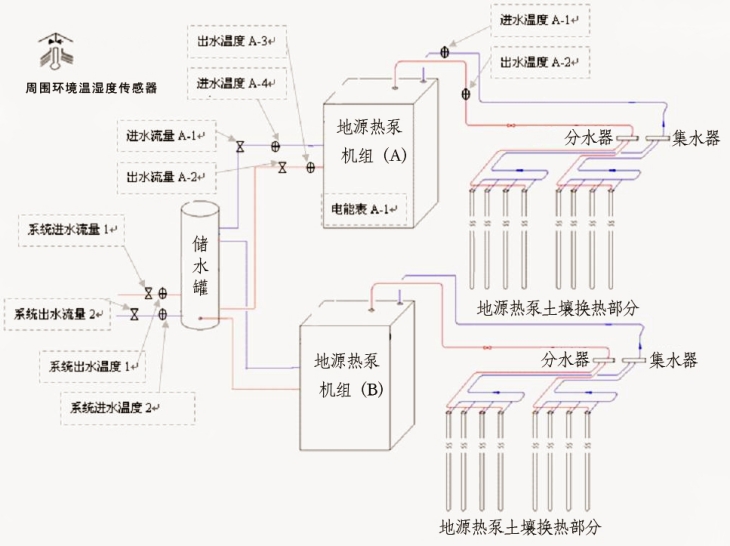

四、地源熱泵系統測試原理圖

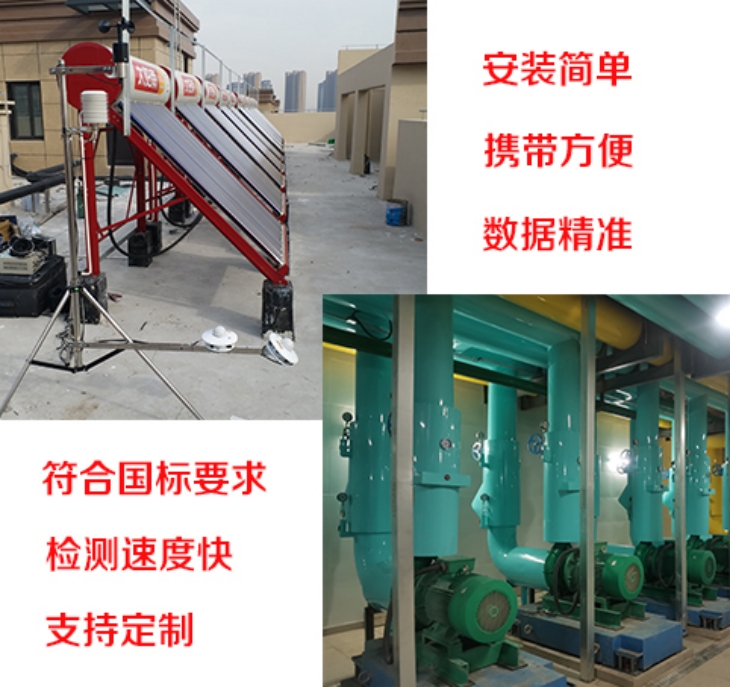

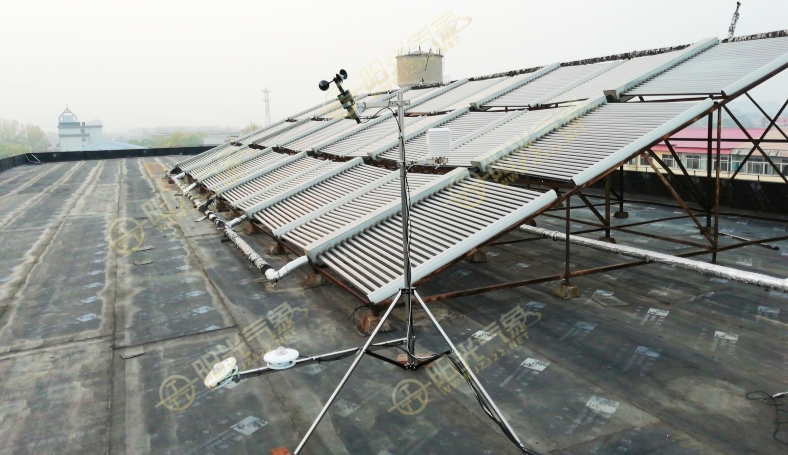

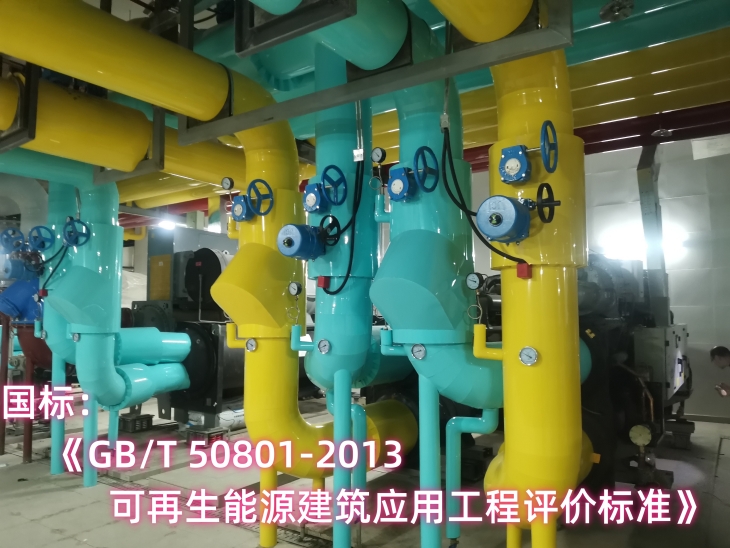

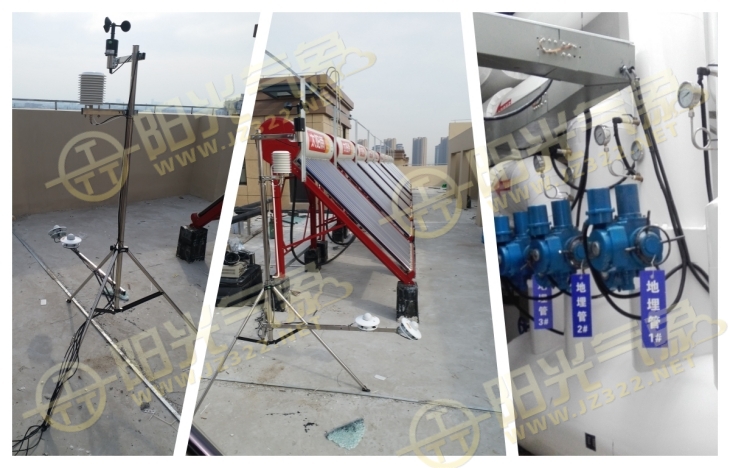

五、工程案例
