一、概述

窗及其它透光構件的太陽得熱量是影響建筑能耗的一個非常重要的因素。評價窗的太陽得熱性能的指標是太陽得熱系數（SHGC，Solar Heat Gain Coefficient）或遮陽系數SC。我公司在國外現有研究成果的基礎上，根據NFRC的相關規定，設計開發出了國內首臺測量窗太陽得熱系數的實驗設備并得到了實驗數據。經大量的現場試驗及利用我公司深厚的測試技術積累，結合當前先進的控制技術和計算機技術，使得本系統測試所得的數據科學、準確、重復性好，是建筑節能測試的一個創舉。

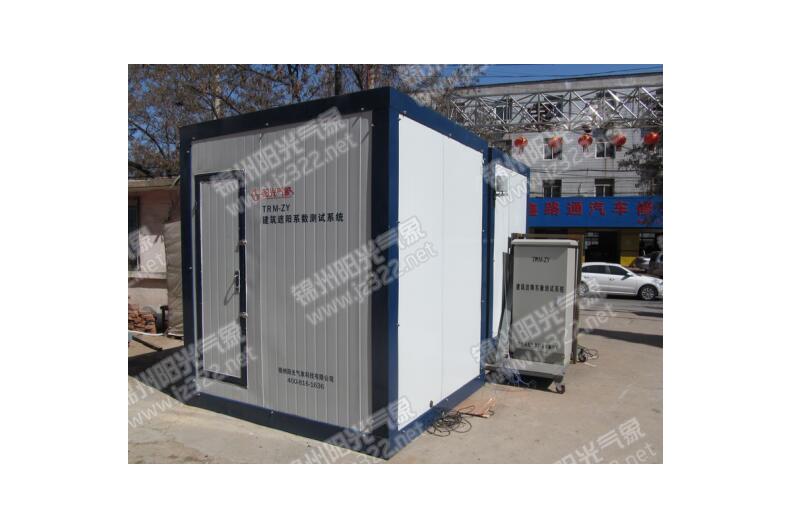

依據國際標準，本實驗系統可放置在室內或室外，室內需配置人造太陽模擬器方可使用。

注： 國家標準推薦放置在室內使用。

二、主要組成部分

1、 熱計量箱

熱計量箱提供一個可控的熱環境（模擬建筑內部的空間），內置高吸收率的集熱箱收集外來的輻射能。通過熱交換裝置和水循環系統，保持箱內的環境在測試所要求的狀態；同時，水循環系統帶出吸收的熱量，用于計算得熱量。計量箱正式測試前，需進行現場標定，確定熱損與溫差的關系。另外計量箱開有一個1500X1500大小的測試口，可放置被測試件。

2、控制系統

控制系統主要控制計量箱標定時的加熱和測試時所需的水循環系統，有恒溫水控制子系統（壓縮機組、加熱器、恒溫水箱、換熱器、控制閥、風機組等）和加熱膜（進口加熱膜、精密PID溫控儀等）系統。所有設備集成為一個控制主機柜里，操作簡便。同時本控制系統具有防凍保護功能。

3、外防護箱

在計量箱標定時，需要一個穩定的可控外環境。利用空調進行控制外防護箱的內部溫度。外防護箱有導軌，可移動，測試時，可將防護箱移開。防護箱采用冷庫專用構件，密封好保溫性好。

4、數據自動采集系統

我公司自主開發的智能采集系統，可同時采集流量、溫度、輻射強度等所有測試參數，LCD漢字顯示，同時可自動記錄和計算結果。也可同PC機聯機使用，實時動態采集數據，數據可生成電子表格和圖線，可自動修正傳感器系數。自動化處理能力高，使得繁雜的標定測試過程變得輕松自在，而且準確性大大提高。

三、主要技術參數
