一、用途

QTS-HB系列環境報警儀是我公司根據市場需求推出的一款新型環境檢測報警儀器，大屏幕液晶顯示，便攜式防水防震結構設計，可在野外全天候使用，檢測精度高，低功耗環保節能設計，人機界面友好，工作時無需人工干預，交直流電源共用，外接相應傳感器即可實時采集數據，并可用計算機管理軟件輸出數據，生成報表。該儀器廣泛用于溫室，養殖，農業，林業，灌溉，建筑，安全等領域。

二．產品特點及技術指標

1．產品結構按野外工作設計，具有防風，防雨，防腐蝕，抗強磁干擾能力，適 合在野外常年使用。

2．采用一體化結構，集數據采集器+傳感器+便攜手提箱合成在一個機箱內，野 外攜帶極為方便。

3．外機箱采用塑脂材料模具壓制成型，美觀堅固，安裝極其簡單，掛在任意處 即可測試。

4．?dāng)?shù)據聯網功能方便快捷：提供了有線傳輸和無線傳輸兩種方式。

A．有線傳輸方式：通過標準RS232/RS485/USB通訊接口，與監測中心PC機有線 連接。

B．無線傳輸方式：無線網可根據通訊距離分為短距離無線傳輸、中距離無線傳 輸、長距離無線傳輸三種無線傳輸方式，一般情況采用GPRS或GSM兩種傳輸方式 ，主要適合于異地城市之間數據的收發。

5．采用高性能微處理器為主控CPU，大容量數據存儲器，可連續存儲數據(存儲 時間可以設定)，工業控制標準設計，便攜式防水防震結構，大屏幕液晶顯示屏 ，適合在惡劣氣候環境使用。即可與計算機連機使用,又可以斷開微機獨立監測。

6.通 道 數：1通道。

7.報警方式：聲光報警30～50分貝，1路開關量輸出控制。

8.顯示方式：大屏幕液晶顯示，可查閱實時監測數據和各項設置參數。

9.工作環境：-40℃～+70℃,相對濕度小于90%。

10.報警參數：微機軟件或現場手動設置。

11.通訊接口：標準RS232或USB計算機通訊接口。

12.供電電源：AC：220V±10％ 50Hz；DC：12V 可外接太陽能電池板。

13.數據管理軟件：在WINDOWS98以上環境運行，實時顯示各路數據，檢測數據 自動存儲（存儲時間可以設定），與打印機相連自動打印數據，數據存儲格式 為EXCEL標準格式，可供其它軟件調用。

三．儀器配置

與對應的傳感器配合使用可構成各類環境數據報警儀器。

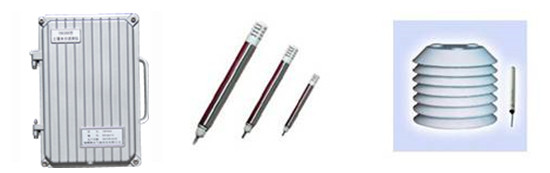

外置溫度和濕度傳感器

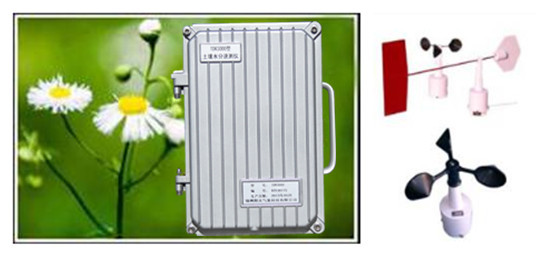

QTS-HB2風速報警儀

風速傳感器

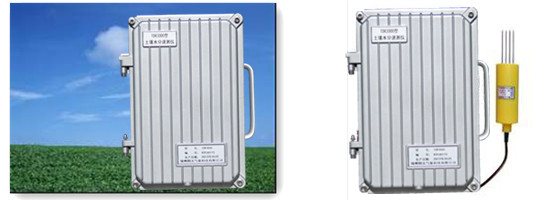

QTS-HB3水位報警儀

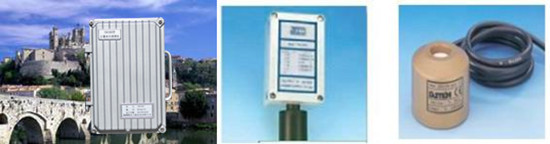

QTS-HB4太陽紫外線報警儀

外置太陽輻射傳感器

類型	技術指標
光譜響應	UVA（320～400nm）  UVB（280～320nm）  UVAB（280～400nm）
余弦響應	±5%（太陽高度角30°時）
工作溫度	-50℃～+50℃
響應時間	≤1s（99%）
靈敏度	<100µV/W.m∧-2
內阻	<1kΩ
穩定性	±2%（一年內靈敏度變化率）
精確度	＜5％
供電電壓	DC 12V
信號輸出	0～20mV
測量范圍	0～2000W/㎡
溫度特性	±2％(-20℃～+40℃)
傳輸距離	＜200m

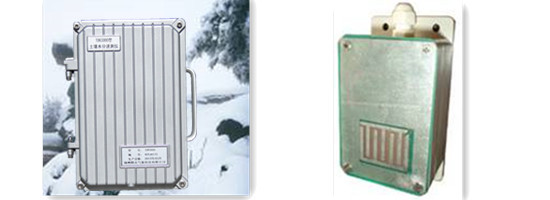

QTS-HB5雨雪報警儀

技術參數	技術指標
測量范圍	感雨雪有無
輸出信號	開關量
輸入電壓	DC12/24V
電位引線	4線

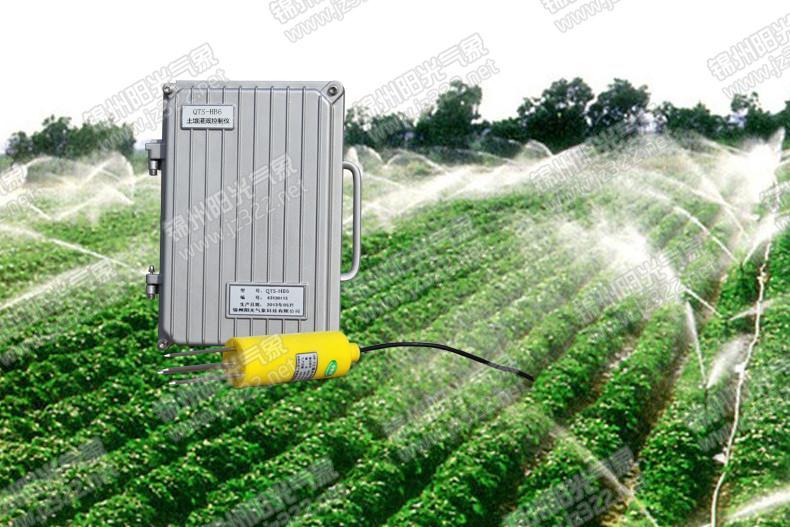

QTS-HB6土壤濕度報警儀

外置土壤濕度傳感器

類型	技術指標
測量參數	土壤容積含水量
單 位	%（m3/m3）
量 程	0～100%（m3/m3）
精 度	±2 （0～50）
測量區域	90%的影響在圍繞中央探針的直徑3cm、長 為6cm的圓柱體內
穩定時間	通電后約1秒 響應時間：響應在1秒內進入穩態過程
工作電壓	電流輸出為12V～24V DC,電壓輸出為5V DC
工作電流	50～70mA，典型值50 mA
輸出信號	電流輸出為4～20mA標準電流環,電壓輸出為0～2.5V DC
信號輸出	0～20mV
密封材料	ABS工程塑料
探針材料	不銹鋼或銅
電纜長度	標準長度5m
遙測距離	小于1000m

QTS-HB7有害氣體報警儀

外置個各種氣體傳感器

氣體傳感器	測量范圍	重復性
一氧化炭（CO）	0～1000 ppm或0～4000 ppm	1％
一氧化氮（NO）	0～100 ppm	2％
二氧化氮（NO2）	0～20 ppm	2％
二氧化硫（SO2）	0～20 ppm或0～100 ppm	2％
氯氣（CL2）	0～20 ppm	2％
氨氣（NH3）	0～50 ppm	10％
硫化氫（H2S）	0～50 ppm	1％
氯化氫（HCL）	0～100 ppm	2％
氫氣（H2）	0～2000 ppm	2％
氧氣（O2）	0～25 %	2％
臭氧（O3）	0～3 ppm	2％
甲烷（CH4）	0～1000 ppm	2％
二氧化碳（CO2）	0～3000 ppm或0～3 %	1％

QTS-HB8煙霧報警儀

外置煙霧傳感器

技術參數及說明：

1)、 在很多國外家庭，國家強制規定必須要安裝煙霧報警器，目的就是為了防止火災的發生，本產品在火災發生的早期一旦有煙霧 發生就可感應到煙霧，同時發出85分貝的聲音和發出光報警告知用戶發生了火災，應及時采取措施，本產品還有聯網功能，可以同 時連接39個產品，適合家庭有多個房間的用戶，聯接后，一個房間發生火災，其它房間的報警器也同時啟動報警，提示用戶。本產 品外觀漂亮，功能可以擴展；

2)、 獨立式吸頂安裝，安裝簡單，無需調試；

3)、 內置專用IC，性能穩定、靈敏度高；

4)、采用光學原理的煙霧檢測室，能夠準確的探測到火災初期產生的煙霧；

5)、 能對報警器進行模擬報警測試；

6)、 自帶蜂鳴器，可獨立報警；

7）、 9V電池電源供電，監視狀態電流<10uA，報警電流<12mA；

8）、 低電壓報警功能，當電池電壓低于6.8V后，發出提示音提醒用戶換電池；

9）、 報警響度：響度≥85dB；

10）、 環境條件：溫度 -10℃～+60℃，相對濕度 ≤95%RH（40±2℃）；

11）、 保護面積：報警器安裝高度6米以下，保護面積為60平方米
