JGWY-1激光位移傳感器

一、JGWY-1激光位移傳感器介紹

JGWY系-1激光位移傳感器，測程大，距離最遠200m，精度高，精度最高1mm。 JGWY系-1激光測距傳感器還具有豐富的工業數據接口（RS232、485、422、0-10V，0-5V，4-20mA等），超強的抗干擾能力，廣泛的應用于鋼鐵工業、冶金工業、汽車工業、印刷工業、食品工業等各類工業控制和各類野外監測、檢測現場。

二、JGWY-1激光位移傳感器應用場合

1、反射鏡測量各種物體距離；

2、濾光鏡可測高溫被測體；

3、防爆盒可用于防爆環境；

4、擺動電機可用于2D輪廓測量；

三、JGWY-1激光位移傳感器性能指標

1、光學參數
激光特性：紅色激光二極管。
波 長：620nm～650nm。
激光等級：2級。
光斑類型：點或線。
光斑大小：點光斑5mm@10m，線光斑3mmX150mm@10m。
輸出功率：小于1毫瓦。

2、電氣參數
工作電壓：5V或18～24V。
電 流：小于170mA。
輸出格式：數字量RS232、RS485或RS422，模擬量0～5V、0～10V或4～20mA。
分 辨 率：1mm或0.1mm。
精 度：1mm或1.5mm。

3、機械參數
外殼材料：鋁合金鍍膜或噴塑。
窗 口：玻璃窗口。
接線方式：航空插頭或預留2m屏蔽線。

4、環境參數
防護等級：防水及防塵，IP65等級，按照IEC529標準。
存儲溫度：-30℃～+80℃。

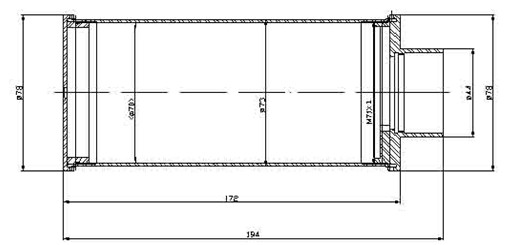

四、JGWY-1激光位移傳感器安裝尺寸圖

五、技術指標

  1、型 號：JGWY-1

  2、量 程： 0.05m～70m

  3、精 度： 1.5mm

  4、分 辨 率： 1mm/0.1mm

  5、采樣頻率： 2Hz～15Hz

  6、工作溫度： -10℃～+50℃

  7、存儲溫度 ：-30℃～+80℃

  8、工作電壓： 直流5V/12V

  9、功 耗： 1.5W

  10、輸出格式： RS232、RS485、0～5V、0～10V、4～20mA、NPN

  11、光斑直徑 ：10mm@30m

  12、尺 寸： 45×70×150mm

  13、重 量 ：300g

六、JGWY-1激光位移傳感器維護和保養

  1、清洗及保持干燥。

  2、吹掉鏡面上的灰塵。

  3、請勿用手指接觸鏡片。

  4、僅適用干凈的軟質布料擦拭，若有必要可用純酒精或水粘濕布擦拭。

  5、若不小心把儀器弄濕，不要放在陽光下暴曬，應當風干。

  6、若長時間不用請關閉電源，以免影響壽命。

JGWY-2激光位移傳感器

一、JGWY-2激光位移傳感器介紹

JGWY-2激光位移傳感器是錦州陽光科技發展有限公司的最新產品，測程大，距離最遠200m，精度高，精度最高1mm。 JGWY系-1激光測距傳感器還具有豐富的工業數據接口（RS232、485、422、0-10V，0-5V，4-20mA等），超強的抗干擾能力，廣泛的應用于鋼鐵工業、冶金工業、汽車工業、印刷工業、食品工業等各類工業控制和各類野外監測、檢測現場。

二、JGWY-2激光位移傳感器應用場合

1、反射鏡測量各種物體距離；

2、濾光鏡可測高溫被測體；

3、防爆盒可用于防爆環境；

4、擺動電機可用于2D輪廓測量；

三、JGWY-2激光位移傳感器性能指標

1、光學參數
激光特性：紅色激光二極管。
波 長：620nm～650nm。
激光等級：2級。
光斑類型：點或線。
光斑大小：點光斑5mm@10m，線光斑3mmX150mm@10m。
輸出功率：小于1毫瓦。

2、電氣參數
工作電壓：5V或18～24V。
電 流：小于170mA。
輸出格式：數字量RS232、RS485或RS422，模擬量0～5V、0～10V或4～20mA。
分 辨 率：1mm或0.1mm。
精 度：1mm或1.5mm。

3、機械參數
外殼材料：鋁合金鍍膜或噴塑。
窗 口：玻璃窗口。
接線方式：航空插頭或預留2m屏蔽線。

4、環境參數
防護等級：防水及防塵，IP65等級，按照IEC529標準。
存儲溫度：-30℃～+80℃。

四、JGWY-2激光位移傳感器安裝尺寸圖

五、技術指標

  1、型   號： JGWY-2

  2、量   程 ：0.05～100m

  3、精   度： 1mm

  4、分 辨 率 ：1mm/0.1mm

  5、采樣頻率： 2Hz～15Hz

  6、工作溫度： -10℃～+50℃

  7、存儲溫度： -30℃～+80℃

  8、工作電壓 ：直流5V/9～18V

  9、功   耗： 1W

  10、 輸出格式： RS232、RS485、0～5V、0～10V、4～20mA、NPN

  11、光斑直徑： 10mm@50m

  12、 尺   寸： 45×70×150mm

  13、重   量： 350

六、JGWY-2激光位移傳感器維護和保養

  1、清洗及保持干燥。

  2、吹掉鏡面上的灰塵。

  3、請勿用手指接觸鏡片。

  4、僅適用干凈的軟質布料擦拭，若有必要可用純酒精或水粘濕布擦拭。

  5、若不小心把儀器弄濕，不要放在陽光下暴曬，應當風干。

  6、若長時間不用請關閉電源，以免影響壽命。

JGWY-3激光位移傳感器

一、JGWY-3激光位移傳感器介紹

JGWY-3激光位移傳感器是錦州陽光科技發展有限公司的最新產品，測程大，距離最遠200m，精度高，精度最高1mm。 JGWY系-1激光測距傳感器還具有豐富的工業數據接口（RS232、485、422、0-10V，0-5V，4-20mA等），超強的抗干擾能力，廣泛的應用于鋼鐵工業、冶金工業、汽車工業、印刷工業、食品工業等各類工業控制和各類野外監測、檢測現場。

二、JGWY-3激光位移傳感器應用場合

1、反射鏡測量各種物體距離；

2、濾光鏡可測高溫被測體；

3、防爆盒可用于防爆環境；

4、擺動電機可用于2D輪廓測量；

三、JGWY-3激光位移傳感器性能指標

1、光學參數
激光特性：紅色激光二極管。
波 長：620nm～650nm。
激光等級：2級。
光斑類型：點或線。
光斑大小：點光斑5mm@10m，線光斑3mmX150mm@10m。
輸出功率：小于1毫瓦。

2、電氣參數
工作電壓：5V或18～24V。
電 流：小于170mA。
輸出格式：數字量RS232、RS485或RS422，模擬量0～5V、0～10V或4～20mA。
分 辨 率：1mm或0.1mm。
精 度：1mm或1.5mm。

3、機械參數
外殼材料：鋁合金鍍膜或噴塑。
窗 口：玻璃窗口。
接線方式：航空插頭或預留2m屏蔽線。

4、環境參數
防護等級：防水及防塵，IP65等級，按照IEC529標準。
存儲溫度：-30℃～+80℃。

四、JGWY-3激光位移傳感器安裝尺寸圖

五、技術指標

  1、型   號： JGWY-3

  2、量   程： 0.05～100m

  3、精   度 ：1mm

  4、分 辨 率 ：1mm/0.1mm

  5、采樣頻率 ：2Hz～15Hz

  6、工作溫度： -20℃～+70℃

  7、存儲溫度 ：-30℃～+80℃

  8、工作電壓 ：直流5V/9～18V

  9、功   耗： 1W

  10、輸出格式 ：RS232、RS485、0～5V、0～10V、4～20mA、NPN

  11、光斑直徑： 10mm@50m

  12、 尺   寸： 45×70×150mm

  13、重   量： 350g

六、JGWY-3激光位移傳感器維護和保

  1、清洗及保持干燥。

  2、吹掉鏡面上的灰塵。

  3、請勿用手指接觸鏡片。

  4、僅適用干凈的軟質布料擦拭，若有必要可用純酒精或水粘濕布擦拭。

  5、若不小心把儀器弄濕，不要放在陽光下暴曬，應當風干。

  6、若長時間不用請關閉電源，以免影響壽命。

JGWY-4激光位移傳感器

一、JGWY-4激光位移傳感器介紹

JGWY-4激光位移傳感器是錦州陽光科技發展有限公司的最新產品，測程大，距離最遠200m，精度高，精度最高1mm。 JGWY系-1激光測距傳感器還具有豐富的工業數據接口（RS232、485、422、0-10V，0-5V，4-20mA等），超強的抗干擾能力，廣泛的應用于鋼鐵工業、冶金工業、汽車工業、印刷工業、食品工業等各類工業控制和各類野外監測、檢測現場。

二、JGWY-4激光位移傳感器應用場合

1、反射鏡測量各種物體距離；

2、濾光鏡可測高溫被測體；

3、防爆盒可用于防爆環境；

4、擺動電機可用于2D輪廓測量；

三、JGWY-4激光位移傳感器性能指標

1、光學參數
激光特性：紅色激光二極管。
波 長：620nm～650nm。
激光等級：2級。
光斑類型：點或線。
光斑大小：點光斑5mm@10m，線光斑3mmX150mm@10m。
輸出功率：小于1毫瓦。

2、電氣參數
工作電壓：5V或18～24V。
電 流：小于170mA。
輸出格式：數字量RS232、RS485或RS422，模擬量0～5V、0～10V或4～20mA。
分 辨 率：1mm或0.1mm。
精 度：1mm或1.5mm。

3、機械參數
外殼材料：鋁合金鍍膜或噴塑。
窗 口：玻璃窗口。
接線方式：航空插頭或預留2m屏蔽線。

4、環境參數
防護等級：防水及防塵，IP65等級，按照IEC529標準。
存儲溫度：-30℃～+80℃。

四、JGWY-4激光位移傳感器安裝尺寸圖

五、技術指標

  1、型   號： JGWY-4

  2、量   程 ：0.05～100

  3、精   度 ：1mm

  4、分 辨 率 ：1mm/0.1mm

  5、采樣頻率 ：2Hz～15Hz

  6、工作溫度： -20℃～+70℃

  7、存儲溫度 ：-30℃～+80℃

  8、工作電壓： 直流5V/9～18V

  9、功   耗： 1W

  10、輸出格式 ：RS232、RS485、0～5V、0～10V、4～20mA、NPN

  11、光斑直徑： 10mm@50m

  12、尺   寸： 45×70×150mm

  13、重   量 ：350g

六、JGWY-4激光位移傳感器維護和保養

  1、清洗及保持干燥。

  2、吹掉鏡面上的灰塵。

  3、請勿用手指接觸鏡片。

  4、僅適用干凈的軟質布料擦拭，若有必要可用純酒精或水粘濕布擦拭。

  5、若不小心把儀器弄濕，不要放在陽光下暴曬，應當風干。

  6、若長時間不用請關閉電源，以免影響壽命。

JGWY-5激光位移傳感器

一、JGWY-5激光位移傳感器介紹

JGWY-5激光位移傳感器是錦州陽光科技發展有限公司的最新產品，測程大，距離最遠200m，精度高，精度最高1mm。 JGWY-5激光測距傳感器還具有豐富的工業數據接口（RS232、485、422、0-10V，0-5V，4-20mA等），超強的抗干擾能力，廣泛的應用于鋼鐵工業、冶金工業、汽車工業、印刷工業、食品工業等各類工業控制和各類野外監測、檢測現場。

二、JGWY-5激光位移傳感器應用場合

1、反射鏡測量各種物體距離；

2、濾光鏡可測高溫被測體；

3、防爆盒可用于防爆環境；

4、擺動電機可用于2D輪廓測量；

三、JGWY-5激光位移傳感器性能指標

1、光學參數
激光特性：紅色激光二極管。
波 長：620nm～650nm。
激光等級：2級。
光斑類型：點或線。
光斑大小：點光斑5mm@10m，線光斑3mmX150mm@10m。
輸出功率：小于1毫瓦。

2、電氣參數
工作電壓：5V或18～24V。
電 流：小于170mA。
輸出格式：數字量RS232、RS485或RS422，模擬量0～5V、0～10V或4～20mA。
分 辨 率：1mm或0.1mm。
精 度：1mm或1.5mm。

3、機械參數
外殼材料：鋁合金鍍膜或噴塑。
窗 口：玻璃窗口。
接線方式：航空插頭或預留2m屏蔽線。

4、環境參數
防護等級：防水及防塵，IP65等級，按照IEC529標準。
存儲溫度：-30℃～+80℃。

四、JGWY-5激光位移傳感器安裝尺寸圖

五、技術指標

  1、型   號： JGWY-5

  2、量   程： 0.05～200m

  3、精   度： 1mm

  4、分 辨 率： 1mm/0.1mm

  5、采樣頻率： 2Hz～15Hz

  6、工作溫度： -10℃～+70℃

  7、存儲溫度： -30℃～+80℃

  8、工作電壓： 直流5V/9～18V

  9、功   耗 ： 1.5W

  10、輸出格式 ：RS232、RS485、0～5V、0～10V、4～20mA、NPN

  11、尺   寸：45×70×150mm

  12、重   量： 350g

六、JGWY-5激光位移傳感器維護和保養

  1、清洗及保持干燥。

  2、吹掉鏡面上的灰塵。

  3、請勿用手指接觸鏡片。

  4、僅適用干凈的軟質布料擦拭，若有必要可用純酒精或水粘濕布擦拭。

  5、若不小心把儀器弄濕，不要放在陽光下暴曬，應當風干。

  6、若長時間不用請關閉電源，以免影響壽命。
