一、概述

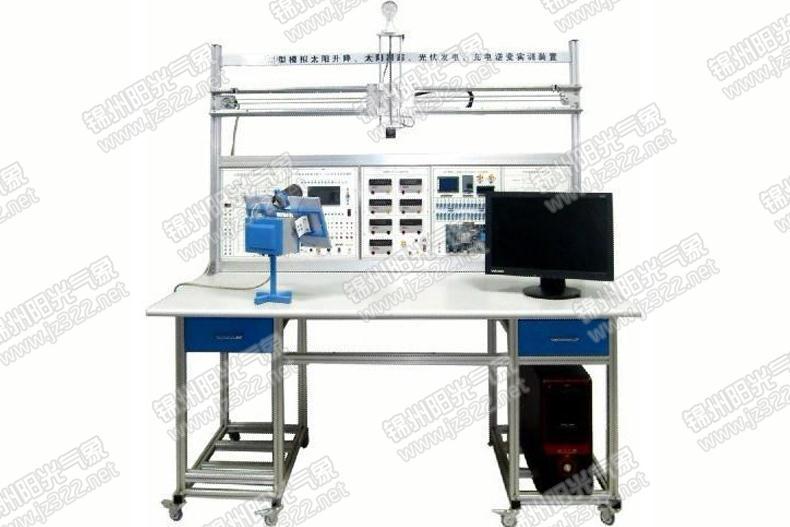

YG-JXST04型小型模擬太陽升降、太陽跟蹤、光伏發電、充電逆變實訓裝置用200W節能燈模擬太陽，模擬太陽可以左右移動1180mm，上下620mm到810mm米之間，模擬太陽的弧線升降的全過程，而且模擬太陽升降的時間可以根據實驗需要來改變的新能源教學設備。太陽跟蹤系統對模擬太陽的移動進行跟蹤，太陽跟蹤系統上的光伏發電裝置在模擬太陽光下發電，并對蓄電池進行充電，逆變裝置對蓄電池的直流電進行逆變，產生220V交流電，并給負載供電。

二、技術參數

  1、環境溫度：使用時0～40℃,保存時-20～70℃

  2、相對濕度:35～85％RH（不結露）

  3、環境空氣：不含腐蝕性，可燃氣體，無大量導電性塵埃

  4、工作電源： AC220V DC24V 2A

三、實驗內容

  1、PLC基本指令實驗

     1）基本順空指令實驗；

     2）定時器實驗；

     3）計數器實驗；

     4) 脈沖沿指令實驗；

     5) 旋轉、移位指令實驗；

     6) 特殊功能指令實驗。

  2、單片機基本實驗（150多個實驗）

     1) 數據傳送實驗；

     2) 清零實驗；

     3) LED譯碼器實驗；

     4) 四位二進制全加器；

     5) 數據選擇器實驗；

     6) 觸發器實驗；

     7) 多諧振蕩器與單穩態觸發器實驗；

     8) 移位寄存器實驗；

     9) 移位寄存器型計數器；

    10）計數器實驗；

    11）減法計數器實驗；

    12）110序列脈沖檢測實驗。

  3、應用實驗

     1）光伏電池板串聯實驗；

     2）光伏電池板并聯實驗；

     3）光伏電池板開路電壓測試實驗；

     4）光伏電池板短路電流測試實驗；

     5）光伏電池板功率測量實驗；

     6) 不同光照下光伏電池板最大功率測量實驗；

     7) 逆變器基本原理實驗；

     8) 簡單逆變器輸出波形測試實驗；

     9) 逆變電源驅動交流負載實驗；

    10) 模擬太陽光上行下行PLC控制實驗；

    11) 模擬太陽光左行右行PLC控制實驗；

    12）模擬太陽角度變化的PLC控制實驗；

    13）太陽光跟蹤系統上下行PLC控制實驗；

    14）太陽光跟蹤系統左右行PLC控制實驗；

    15）模擬太陽跟蹤的PLC控制實驗；

    16）模擬太陽光左行右行單片機控制實驗；

    17）模擬太陽角度變化的單片機控制實驗；

    18）模擬跟蹤系統的左右行單片機控制實驗；

    19）模擬跟蹤系統的上下行單片機控制實驗；

    20）模擬跟蹤的單片機控制實驗；

    21）單片機控制光伏發電系統模擬運行實驗。

  4、充電控制器實驗

     1）接反保護實驗；

     2）控制器對蓄電池的過充保護實驗；

     3）控制器對蓄電池的過放保護實驗；

     4）防反充實。
