本實驗室設計空間為70平方米，室內高度2.5米。試驗室內鋪設盤管式地暖管，為保證室內溫度均勻和溫度可控性采用三路分水器對地暖進行控制，實驗室房間特定位置預留采暖的供、回水管路接口，地暖管采用高品質PE-RT地暖管。同時為實現其它功能需要和提高熱效率需，可增加一些輔助設施（循環泵、放水閥）。

采用新型地暖專用模塊地暖是安裝結構、科學合理、搬運方便、施工簡單、便于維修。大大提高了散熱面積和導熱速度、降低了地暖的熱效應時間、實現了地暖熱量的釋放和傳導的有機結合，并且可以在上面直接鋪設木地板和瓷磚，節能環保抗壓耐腐蝕，同時縮短施工周期、不受季節影響。

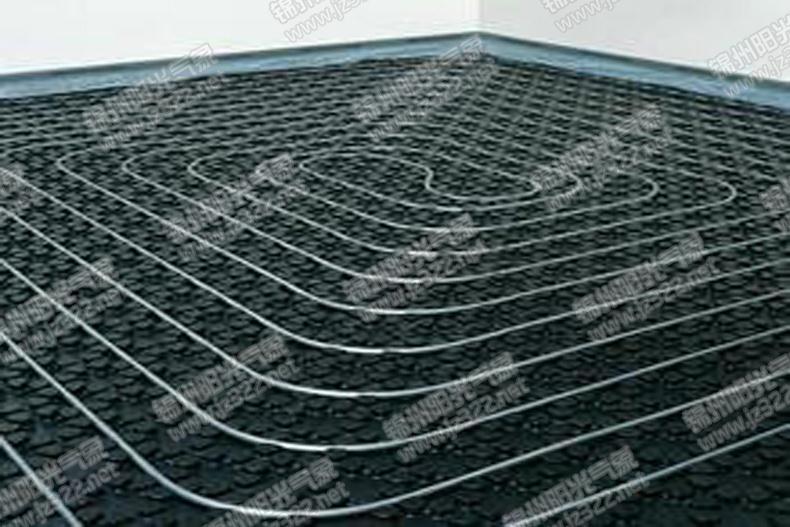

下圖地暖模塊示意圖：

節能、熱效應效果顯著：以最小的熱能達到最好的暖房效果，低溫熱水（50℃-60℃）通過地面輻射直熱型方式，節能、加熱均勻且熱量保持持久。

實驗室除鋪設地面采暖之外，在室內墻面上另設置30組散熱器。與地暖系統共用供、回水接口。散熱器根據房間格局和需要，可進行分組安裝，再用管路進行連接成一套室內采暖系統。
