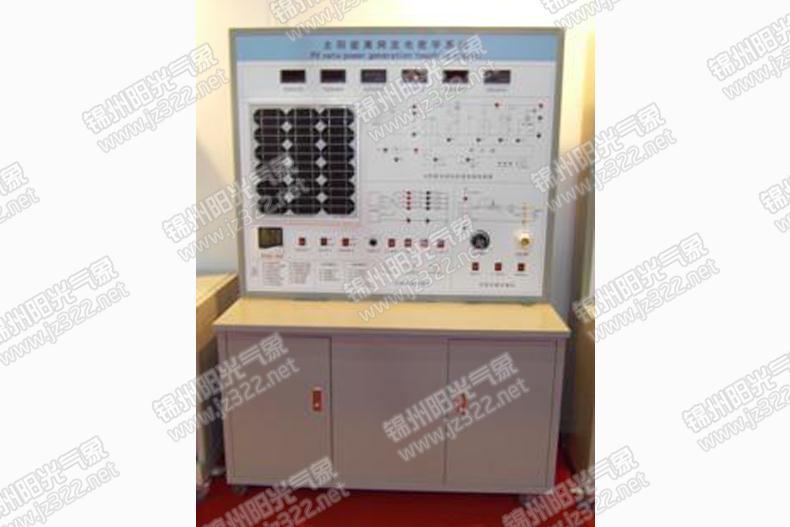

一、教學及研究實訓項目

1、太陽能電池光能量變換過程演示和實驗

     實驗1、光伏摸塊單元組成原理。

     實驗2、太陽能光電池能量轉換組合原理。

     實驗3、在不同天氣和日照強度下光波對光伏轉換效率的影響實驗。

     實驗4、在不同季節太陽運軌變換下對光伏能量轉換的影響實驗。

     實驗5、在不同季節環境溫度變換下對光伏能量轉換的影響實驗。

     實驗6、太陽能電池直接負載實驗。

2、系統控制運行過程演示和實驗

     實驗1、太陽能控制器欠壓保護實驗。

     實驗2、太陽能控制器充電過壓保護實驗。

     實驗3、太陽能控制器充電溫度補償實驗。

     實驗4、控制器三種輸出模式實驗，手動開關切換（手動開＋手動關、光控開＋光控關、光控開＋時控關）。

     實驗5、逆變器逆變原理實驗（通過逆變器各測試點的測試）。

     實驗6、 逆變器與市電互補實驗（手動開關切換）。

     實驗7、逆變器輸出過載保護實驗。

     實驗8、逆變器輸出欠、過壓保護實驗。

二、應用范圍

主要提供于職高、大學、研究生、企業技工以太陽能發電為主課題的研究和培訓。

三、實訓運行技術條件（單相輸出）

1、發電單元

    光能

     ◆ 光伏模塊功率：30Wp

     ◆ 光伏模塊輸出工作電壓：17.5VDC

     ◆ 光伏模塊工作電流：1.7A

     ◆ 模擬光源模塊：100W調光燈

2、電力蓄能單元

     ◆ 蓄電池類型：免維護蓄電池

     ◆ 蓄電池組容量:12V/24Ah

     ◆ 蓄電池數量： 1個

3、控制單元

     ◆ 太陽能充放電控制器： 工作電壓12V 電流10A；三種輸出模式：手動開＋手動關、光控開＋光控關、光控開＋時控關。

     ◆ 正弦波逆變器：輸出波形正弦波、頻率50HZ±1HZ；額定輸入電壓0.8V～17V、電流12A ； 額定輸出電壓220VAC±10%、電流0.9A；額定輸出功率300W；輸出功率因數≥95%（線性負載）逆變效率：≥82%。

     ◆ 輸入市電：工作電壓AC220V、頻率50HZ；

     ◆ 工作環境：0℃～40℃、≤85%RH

4、顯示單元

    4、1、數字顯示

     ◆ 直流電壓表：光電池充電電壓

     ◆ 直流電流表：光電池充電電流

     ◆ 直流功率表：光電池充電功率

     ◆ 交流電壓表：逆變器輸出電壓

     ◆ 交流電流表：逆變器輸出電流

     ◆ 交流功率表：交流負載使用功率

   4、2、LED指示

     ◆ 太陽能控制器：充電、過壓、欠壓、過放、運行；

     ◆ 蓄電池電壓（高-中-低）；

   4、3、數碼管顯示

     ◆ 通用開＋通用關；光控開＋光控關；光控開＋時控關；

5、開關單元

     ◆ 交流總開關；交流負載開關；直流負載開關；DC/AC模塊開關；控制器電源開關；控制器設置開關；電源轉換開關；負載類型轉換開關；3.3V/5V/9V/12V電壓轉換開關；太陽能/負載 電壓/電流/功率顯示切換開關。

6、負載單元

     ◆ 交流線性電阻負載：0～40W

     ◆ 直流模擬負載：3～10W

7、監控軟件 （選配）

     ◆ PC監控模塊：監控主機、監控軟件、顯示屏。

     ◆ 顯示內容：蓄電池電壓、光伏電壓、光伏電流、光伏功率，能量模擬圖。
