二、工作原理

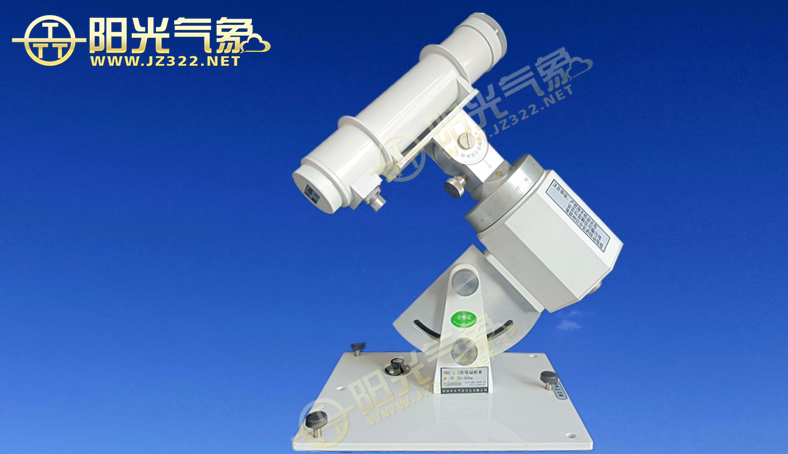

TBS-2-2直接輻射表主要由光筒和自動跟蹤裝置組成。光筒內部是由七個光欄、內筒、熱電堆(感應面)、干燥劑筒等組成。七個光欄是用來減小內部反射、構成儀器的開敞角并且限制儀器內部空氣的湍流。在光欄的外面是內筒，用以光欄內部和外筒的干燥空氣密閉，以減小環境溫度對熱電堆的影響。在筒上裝置JGS3石英玻璃片，它可透過0.27-3.2μm波長的輻射光，便于太陽直輻射測量。筒內裝有干燥劑，以防止水氣凝結物生成。

光筒核心部分的感應部件是采用繞線電鍍式多接點熱電堆，其表面涂有高吸收率的黑色涂層。熱接點在感應面上，冷結點在機體內，在線性范圍內產生的溫差電勢與太陽直接輻照度成正比。

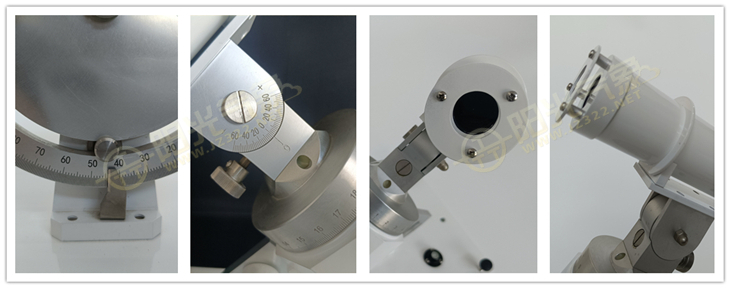

自動跟蹤裝置是由底板、緯度架、電機等組成。電機是動力源，用戶可根據要求選擇直流電機或交流電機作為動力源。該表的跟蹤精度與安裝和細心的調整有密切關系，有關詳細說明見產品說明書。
