產品簡介

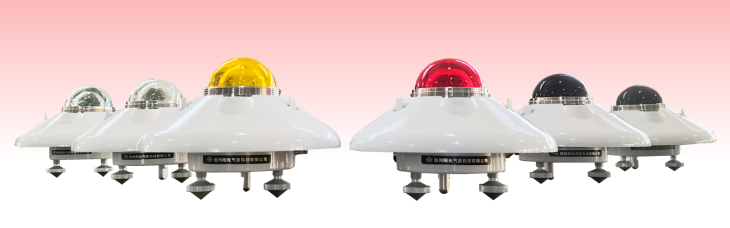

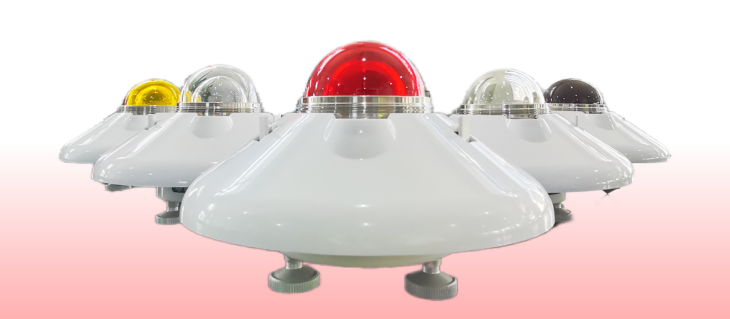

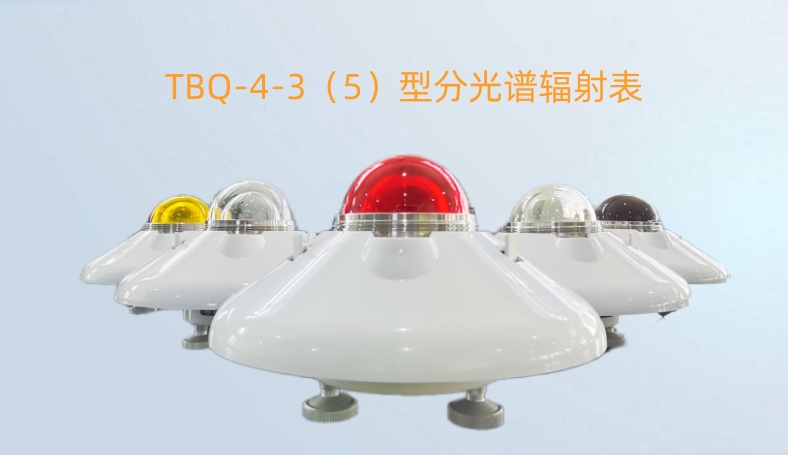

TBQ-4-3(5/6)分光譜輻射表能夠精確地測出太陽總輻射量、紅外光譜區、可見光譜區和紫外光譜區的太陽輻射量，一般與各種輻射記錄儀或直流電位差計配接使用。用戶可以根據自己的需求進行選配調整。太陽分光譜輻射表能夠?qū)μ柟庾V進行分析，以提供一系列有關太陽輻射的重要數據。該表通過對太陽輻射的不同波長進行分類，可以給我們提供有關太陽輻射的信息，使我們能夠更好地了解太陽的行為和性質。

測量原理

該表采用光電轉換感應原理，其感應元件采用繞線電鍍式多接點熱電堆，其感應面涂有高吸收率的黑色涂層，冷熱結點產生溫差電勢，在線性誤差范圍內，輸出與太陽光譜波段對應的輻射強度成正比，為減少環境溫度對表的性能影響，配有溫度補償電路，該表內罩為石英玻璃，外罩經精密冷加工磨制而成的光學玻璃，雙層半球罩結構大大降低了紅外輻射的影響。

產品特點

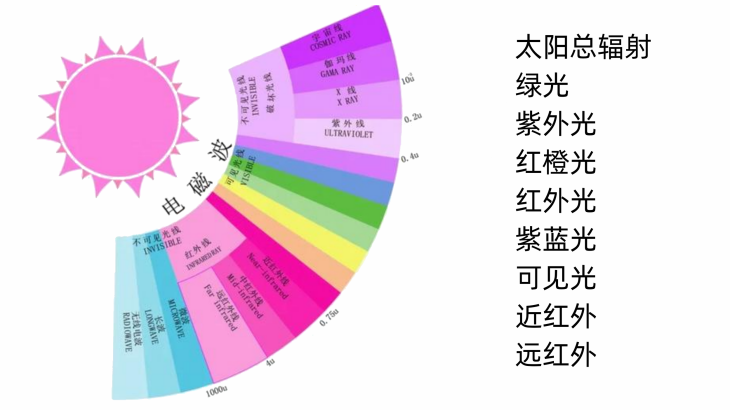

1、選配不同波段的分光譜輻射表可實現太陽輻射中的總輻射、綠光、近紅外、紫外、紅橙光、紅外、紫藍光、可見光、遠紅外進行實時監測分析，配合數據采集器及微機軟件可顯示光譜曲線圖，方便用戶實時掌握太陽光譜組成。

2、精度高、性能穩定，與進口輻射表測試曲線基本吻合。每塊輻射表既可以獨立測試，又可以組合測試。

3、雙層半球玻璃罩結構，極大程度降低了紅外輻射對于測量數據的影響。

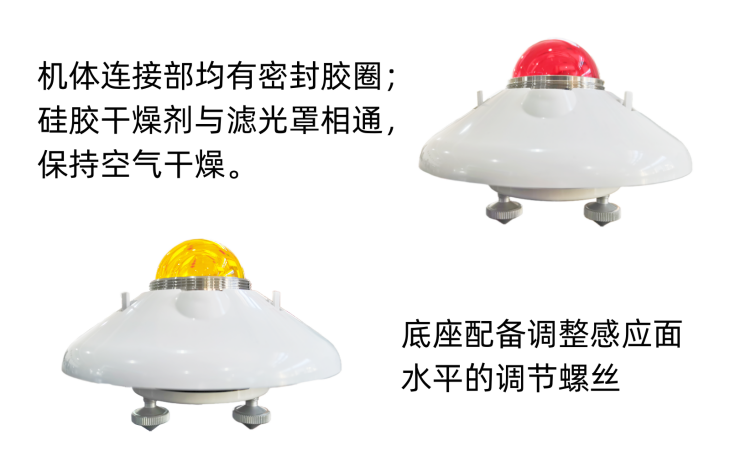

 4、可拆卸干燥劑筒，方便隨時更換干燥劑，保證輻射表內部干燥；表體內置溫度補償裝置，減少環境溫度對輻射表性能的影響。

技術參數



輻射表光譜范圍
輻射表名稱	輻射表型號	光譜范圍
分光譜輻射表(3臺輻射表/套)	TBQ-4-3	280-3000、400-3000、700-3000
分光譜輻射表(5臺輻射表/套)	TBQ-4-5	280-3000、400-3000、500-3000、600-3000、700-3000
分光譜輻射表(6臺輻射表/套)	TBQ-4-6	280-3000、400-3000、500-3000、600-3000、700-3000、760-3000



測試光譜與使用輻射表對應關系
光譜顏色	光譜波長范圍	對應使用的輻射表
紫外光(UVA/UVB/UVAB)	280~400	分光譜280nm、400nm
紫藍光	400~500	分光譜400nm、500nm
綠光	500~600	分光譜500nm、600nm
紅橙光	600~700	分光譜600nm、700nm
可見光	400~700	分光譜400nm、700nm
紅外光	700~3000	分光譜700nm

安裝要求

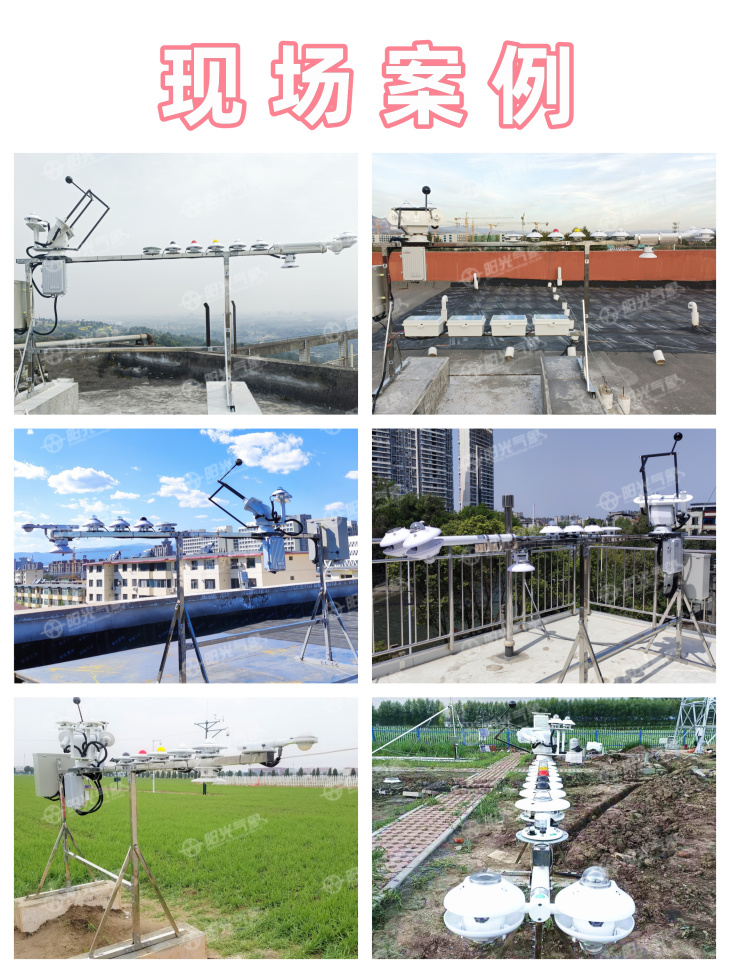

安裝時應選擇周圍沒有障礙物，保證日出、日落的方位上無高度角超過5°的障礙物，并應避免出現陰影落在感應面上的現象。安裝時將該表的插頭朝北放置，先調水平，然后在固定。
