一、概述

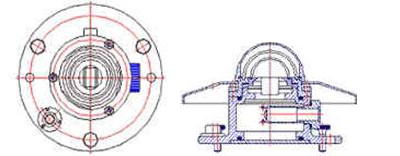

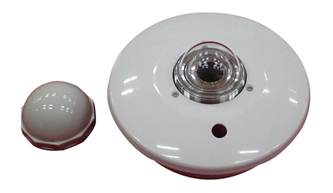

TBQ-2C型天空輻射表與計算機及各種日射記錄儀配接使用，均能精確地測量天空輻射能量。表體由鑄銅加工而成，表面靜電噴塑，具有極強的防腐蝕能力。半球形石英玻璃罩則是采用冷加工磨制而成，其厚度為1.5±0.1毫米，同心度偏差不超過0.05毫米，光譜范圍0.28-3.0微米，透過率均在90%以上。為了減小環境溫度對輻射儀器輸出的影響，則儀器內附加了溫度補償裝置，通過調整熱敏電阻的溫度系數來實現對輻射表輸出電勢的自動補償。機體各部連接均裝有O型橡皮圈，機內裝有干燥劑。

二、基本原理

TBQ-2C型天空輻射表是采用光電轉換感應原理，其感應元件采用了繞線電鍍式多接點熱電堆，其表面涂有高吸收率的黑色涂層，感應元件的熱接點在感應面上，而冷接點位于儀器的機體內，以便直接取環境溫度。為了避免太陽輻射對冷接點的影響，我們加了一個白色防輻射盤來反射陽光的熱輻射。當有光照時，冷熱結點產生溫差即產生電動勢，也就是將光信號轉換為電信號輸出，在線性誤差范圍內，輸出信號與太陽輻照度成正比。



三、典型應用

廣泛的應用于太陽能利用、氣象、農業、建筑、材料老化、大氣污染及生態考察等部門做太陽輻射能量的測量。

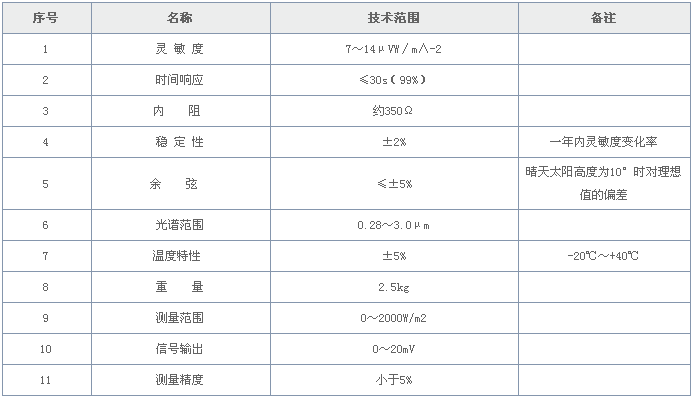

四、技術參數
