產品概述

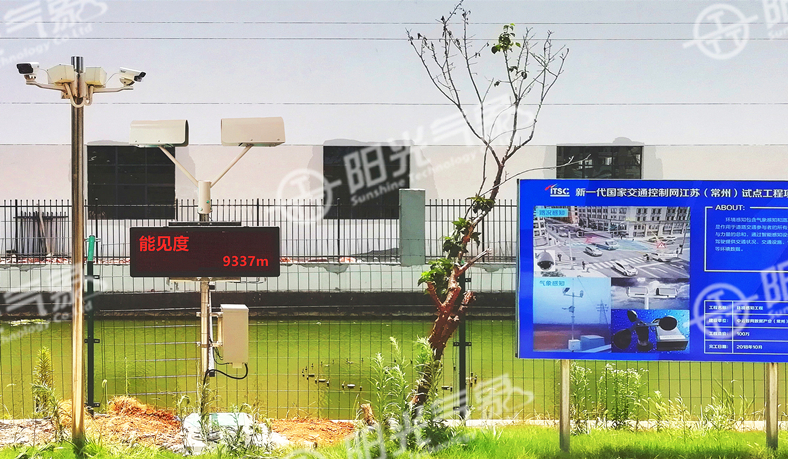

天氣現象監測站能監測各類降雨、降雪、冰雹、大霧等天氣現象。系統可廣泛用于航空、航海、高速公路等交通運輸，氣象研究、城市環境、沙塵治理等領域。

系統以天氣現象監測儀為核心，配粒子滴譜分析儀，可以測量雨、雨夾雪、冰雹、雪、大霧的形態及速度。通過對空氣中粒子的種類、大小、速度等測量，分析當前天氣現象實況。系統模塊化設計，采集、通信、控制一體化集成，該站可針對不同環境要求提供多種組合方式。配套軟件可對采集要素進行數據存儲，實時查看，下載數據，對站點進行參數設置、修改、數據分析處理等功能。

產品特點

 • 可實現免維護、全天候無人監測，輸出全類型降水量和能見度。

• 輸出雨、雪、冰雹、大霧等形態識別，輸出WMO天氣現象碼。

• 采集、通信、控制智能一體化集成，精度：＜30秒。

• 免調試與校準，支持多種加密方式，最短間隔1分鐘。

• GPRS、RJ45等通信方式，交流、太陽能供電，野外全自動工作。

系統指標

 • 工作環境：-50℃～+50℃、 0～100%RH。

• 可 靠 性：平均無故障時間>6000小時。

• 防護等級：IP65，防雷擊、防電磁干擾、防鹽霧腐蝕。

滴譜分析儀基本描述

Parsivel-EF粒子滴譜分析儀是一種采用現代激光技術的光學遙測系統。它可以測量各種類型的降水，包括毛毛雨、雨、雨夾雪、冰雹、雪和混合降水。數據獲取和存儲是通過一個快速的數字化信號處理器完成的。測量的基本參數為粒徑和速度，由此推導出粒徑分布、降水量、能見度、降水動能和降水類型等。可對天氣雷達進行校準，實現復雜的降水過程分析，分析監測點的降水影響，建立高性能的洪水早期預警系統。

產品特點

• 專利的消光測量方法與前散射技術的完美結合。

• 使用無需維護的激光技術，操作快速、不間斷。

• 具有防雷功能和自動加熱功能，在所有的環境和氣候條件下都很可靠。

• 通過軟件命令，低供電和加熱運行。

• 準確的霧及降水量與強度測量。

• 可以識別所有的降水類型，包括融化層的混合降水。

• 使用兩維的粒徑和速度分布分析復雜的降水過程。

• 專用的測量頭可以防止水滴濺落在傳感器頭上引起的副光譜。

• 變送器和接受器的設計非常完美，不會有捕捉降水的困難。

基本原理

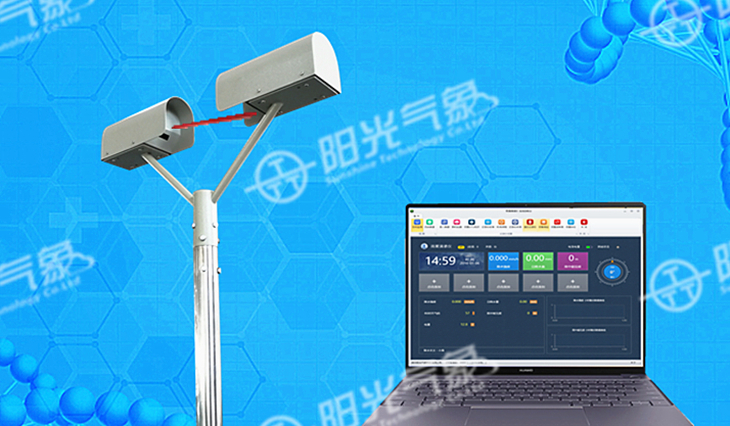

Parsivel-EF 使用激光散射進行降水與霧的測量。傳感器的變送器單元可以產生一束水平光，接收器單元可以將這束水平光轉換成電子信號，在測量區域內的任意位置，當空氣顆粒物降落穿過光束時，信號會發生變化。 亮度變暗的程度反映空氣顆粒物粒徑的大小，根據信號的持續時間推導出下降速度。Parsivel-EF采用激光散射接收，接收平行光測量降水天氣現象，另一束用來測量霧能見度。

技術指標

傳感器類型	激光發射源
傳感器元器件	紅色激光器、波長650nm
激光等級	1 (21 CFR 1040.10 and 1040.11)
降水類型	液體、固體、混合
測量區域	54cm²
粒 徑	0.2～25 mm
速 度	0.2～20 m/s
粒徑分布	32個尺寸和速度級別
降水類型
Parsivel-EF	(無降水、霧、小雨、雨、雨夾雪、雪、冰雹)
Parsivel	(無降水、小雨、小雨、雨、雨夾雪、雪、冰雹)
準 確 性	毛毛雨、冰雹、雪、、符合率：>97%
霧類型和代碼
輕 霧	“30”
中 霧	“31”
大 霧	“32”
強度范圍	0.001～1200mm/h
降水精度	±10%(態)、±15%(雪)、±25%(所有的固體)
氣象編碼	Reports WaWa4680WW4677W’W’4680andNWS
能見度測量
測量原理	前散射技術、消光與前散射結合
Parsivel-EF	霧能度：10～550m ；能見度（霧、雨）10～20000m
Parsivel	雨能度：10～20000m
精 度	10～20000m±15%；10～550m±50m
分 辨 率	1m
其它
霧中粒徑大小	10～50um
降雨粒徑大小	0.2～25mm
雷達反射率	-9.9～99dBz、±25%
間隔時間	霧中能見度為1分鐘
電源	10～28VDC
加熱電源	10～28VDC
尺寸
Parsivel-EF	560(W)*450(H)*120(D)mm
Parsivel	560(W)*400(H)*120(D)mm
Parsivel-EF	7kg
Parsivel	4kg
裝配/安裝	Ф2/5～60mm
工作溫度	-40～60℃
存儲溫度	-50～70℃
相對濕度	0～100%RH
防護等級	IP65、防鹽霧：IP67
過載電壓	EN 61000-4-2/4/5/6 5級
電磁兼容	EN 61000-4-3
