一、概述

材料紅外發射比是決定太陽能產品的一項重要指標，按照國家標準要求，需對太陽能集熱材料的發射比進行檢測。因此我公司推出專業材料法向發射比測試儀，該儀器采用微機測試與控制技術，具有測量精度高，工作穩定可靠，使用方便，快捷等特點。并自動繪制數據曲線，形成檢測報告，是質檢與科研等部門的理想設備。

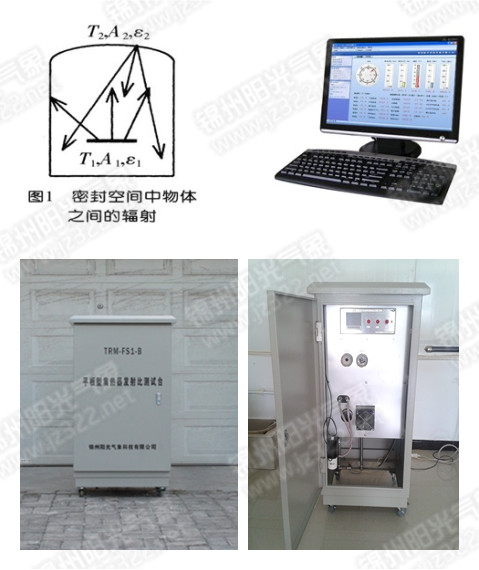

二、儀器組成

1. TRM-FS2-HWX1 恒溫測試試驗箱(包括:黑體腔,試樣腔,零點校正腔)；

2. TRM-FS2-HCQ1 紅外測試器；

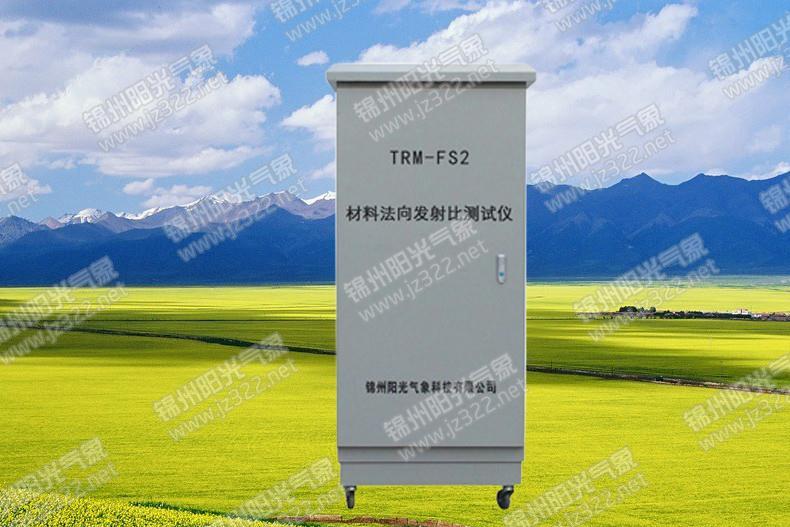

3. TRM-FS2 材料法向發射比測試儀(主機)；

4. TRM-FS2-XJG 系統集成控制柜；

5. TRM-FS2 材料法向發射比測試數據分析軟件；

6. 微機(品牌) WINDOWS2000以上系統運行；

7. DC-2006 水溫恒定裝置。

三、測試方法與工作原理

儀器采用PID雙回路水溫控制循環技術, 使管路內水溫均勻穩定, 自動切換各路電磁閥,滿足測試腔內循環水溫度要求, 良好的導熱保溫技術,確保測試體溫度快速穩定, 熱電堆探測被檢材料的紅外輻射量, 微機專業軟件求得發射比數值。

1. 取被測試樣一塊，采用金屬材料或非金屬材料為基材的涂層試樣，其厚度不大于2mm，正方形，邊長為40mm，表面平整，均勻，無污染和裂紋，放入測試腔內固定；

2. 將黑體腔與試樣腔恒定為80℃；

3. 零點校正腔與紅外測試器恒定為30℃；

4. 在上述條件下進行測量多次求平均值，計算得到εn 值。

四、技術指標

1. 工作電壓：AC：220V ±10%（保護隔離）50/60HZ 功率：小于3000W；

2. 工作環境：室內 溫度：0～60℃ 濕度：0～90%RH；

3. 測量范圍：εn： 0.01～0.99；

4. 測量不確定度：當εn＞0.7 為±1.5％；當εn＜0.2 為±5％；其余為2％；

5. 紅外探測器：采用導熱系數高的金屬材料作為核心部件，平面熱電堆測量原理，水溫恒定技術保證測量準確，峰值波長：8.4～11μm；

6. 水溫控制：范圍：0～99℃ 精度：±0.2℃；

7. 兩組恒溫水箱工作方式，分別控制腔體溫度，2路循環泵攪拌，保證溫度均勻一致；

8. 采用進口PID控溫技術，確保溫度準確，精度: ±0.1℃；

9. 微機自動測試技術，并存儲實時數據(容量無限)，大屏幕液晶顯示各點數據及運行狀態，形成曲線圖，打印測試報告；

10. 整體為柜式結構設計，滑輪底盤，便于移動。集成化程度高，外形美觀。鋼制材料，表面噴塑處理，測量儀器嵌入式安裝，尺寸:1100*800*750。 重量：75公斤；

12.管路及配件采用不銹鋼或銅材料連接，保證系統的耐久性；

13.采用智能技術控制水路通斷及水泵運行，可提高工作效率與測量精度；

14.測試主機嵌入式結構，便于安裝維修，紅色數碼顯示屏，清晰直觀。
