一、概述

目前全球人類真正能夠利用的淡水資源僅占地球總水量的0.26%。干旱缺水已成為制約農業發展的重要因素。近年來，隨著大部分地區降雨量減少，旱情有進一步加重的趨勢，上億畝良田將面臨著水源灌溉問題，水資源變得更加寶貴，而目前在我國，由于土地灌溉技術水平不高，傳統的灌溉方法更容易造成水資源浪費。

為了有效提高水資源管理水平，科學指導抗旱救災，實時掌握灌溉信息，我公司結合農業及氣象監測方面的成熟技術，成功研發出PC-2SK土壤節水灌溉監控系統，該系統是運用現代自動監測技術與計算機系統分析軟件以及通訊網絡所組成的一個綜合性的在線自動監測系統，實現服務于水利信息化建設的土壤水分、節水灌溉的在線監測和自動控制網絡，為開展排澇抗旱、節水灌溉工作提供信息依據。

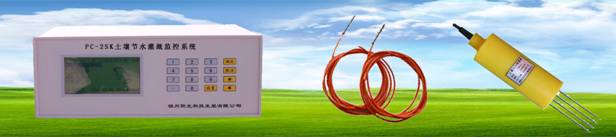

產品組成：傳感器、控制器、土壤節水灌溉監控記錄儀、數據監測中心、通訊系統及供電系統等。

應用范圍：廣泛應用于溫室，無土栽培，綠化，園林，廢水再利用等各領域。

二、產品特點

1、系統采用模塊化設計，功能齊全，層次分明，接口簡單，可擴展性高，兼容性極強。整套系統分為監測部分和控制部分。監測部分可實時監測土壤的水分等環境指標，控制部分可根據土壤的含水量程度進行智能灌溉控制。同時監測部分和控制部分既可單獨運行，又可聯合使用，組配靈活。

2、按照產品使用環境的特點，傳感器選配具有測量精度高、響應速度快、性能穩定、安裝維護操作簡便、密封防腐性能好、可長期埋入土壤中使用等特點的高品質產品。

3、采用大屏幕漢字液晶顯示和輕觸按鍵進行操作設置，符合國人操作習慣。系統可實現點對點監測或一個中心對多個點監測，配置靈活。

5、由于管道的大小限制了管道的流量，灌溉網無法滿足所有灌溉閥同時打開的流量需求。我公司生產的PC-2SK土壤節水灌溉系統采用輪灌方式，將灌溉閥輪流排隊，循序灌溉實現合理灌溉。

6、灌溉控制器主要由交流接觸器、開關等組成。當控制器收到中央處理器下達的操作指令后，自動 控制交流接觸器動作，啟動水泵，按設定參數自動給水。

7、為增加水泵的使用壽命，系統特設完善的水泵保護功能。

8、系統通過傳感器感應土壤的變化情況，對數據進行存儲并上傳數據中心。由數據中心經過數據統計分析后下達操作指令，完成灌溉任務。 土壤節水灌溉監控記錄儀采用高性能微處理器為主控CPU ，可根據設定時間間隔自動采集數據，具有大容量數據存儲器，存儲時間可1～60分鐘自設定。大屏幕可顯示多路測量數據，且具有停電保護功能，當交流電停電后，由充電電池供電，可維持8h以上不間斷監測。遵循工業控制標準設計防震防雨結構，適合在惡劣野外環境使用。

9、土壤節水灌溉監控系統管理軟件，Windows XP以上系統環境即可運行，實時顯示各監測站點數據，每隔10秒更新一次，并可對各監測站點下發指令或設置參數，也可定時收取各監測站點的數據，數據存儲格式為EXCEL標準格式，可供其它軟件調用，與打印機相連可自動打印數據。軟件可完成在電子地圖上顯示出相應位置的土壤含水率等信息，實現了對監測站數據實時監測、數據集中管理、遠程控制、站點信息管理等功能，可進行Web發布，查詢、統計分析、決策支持等信息自動化管理。

10、土壤節水灌溉監控系統電源系統除了可支持市電（交流220Ｖ）外，也可以配備太陽能供電系統。由太陽能電池板直接為蓄電池組進行供電儲電，從而為整套儀器供電。太陽能供電系統可循環使用，來完成無電地區長期觀測。

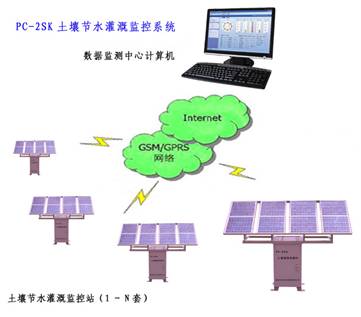

11、該系統支持有線（標準RS232/RS485/RJ45通訊接口）和無線（GSM/GPRS/CDMA）兩種通訊方式。通過有線通訊方式實時傳送采集數據時，增加驅動器后距離可達1000米；無線通訊方式采用信號良好、覆蓋率高、支持短信和IP協議的GSM/GPRS/CDMA網絡通訊技術，不受距離限制，數據傳輸可靠。

三、技術指標

項  數	項目	技術參數
1	測量參數	土壤容積含水量
2	量 程	0～100%（m3/m3）
3	精 度	0～50%范圍內為±2%（m3/m3）
4	測量區域	90%的影響在圍繞中央探針的直徑3cm、長為6cm的圓柱體內
5	穩定時間	通電后約1秒
6	響應時間	響應在1秒內進入穩態過程
7	工作電壓	12V DC
8	輸出信號	4～20mA
9	工作電流	50mA
10	密封材料	ABS工程塑料
11	探針材質	不銹鋼
12	電纜長度	標準長度5m
